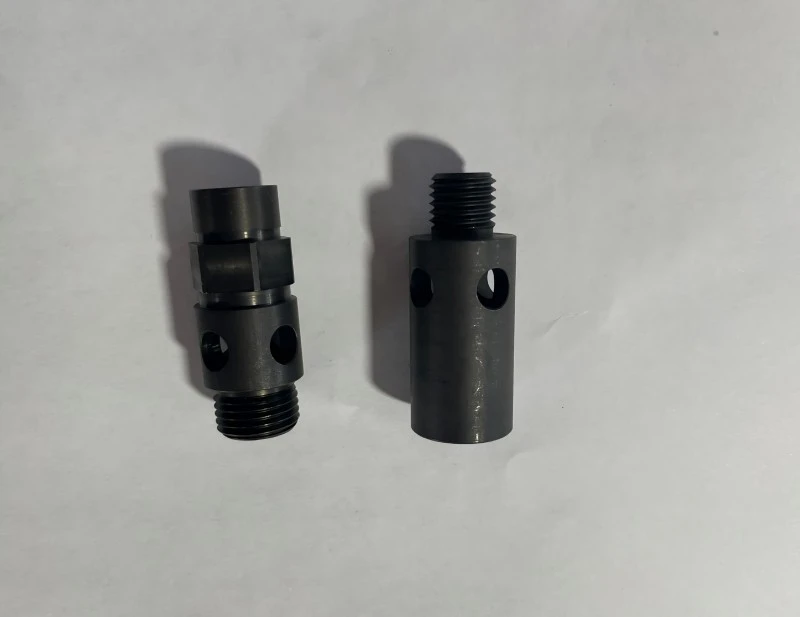

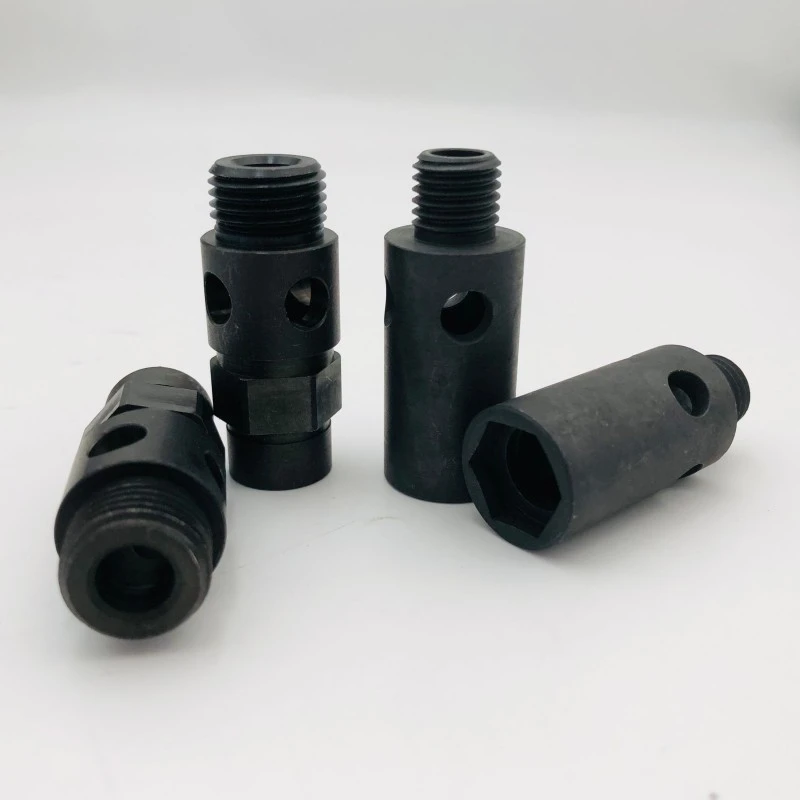

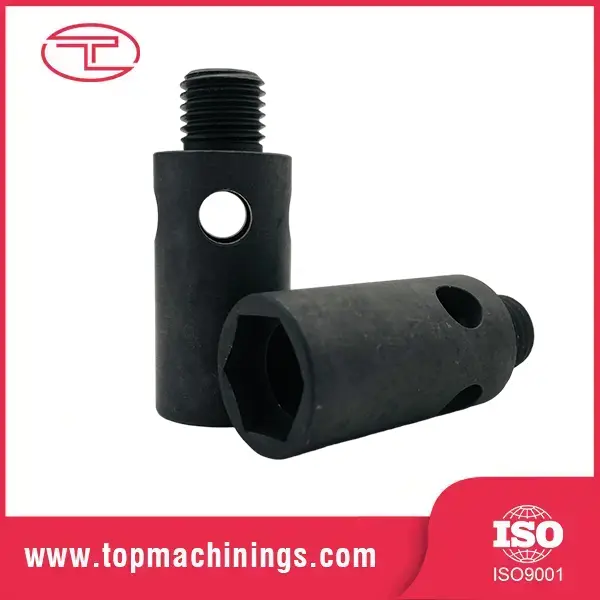

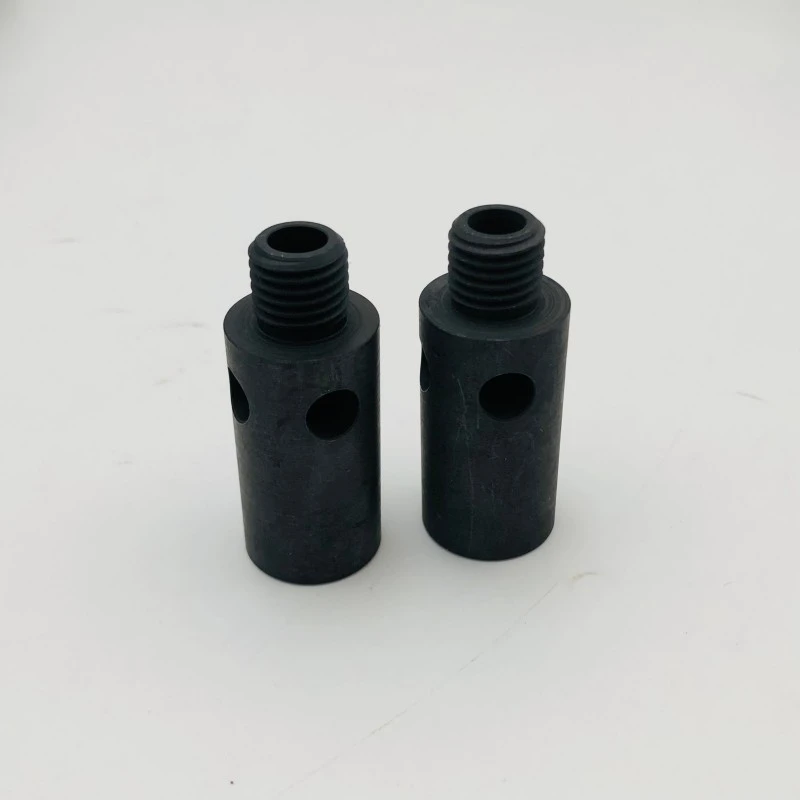

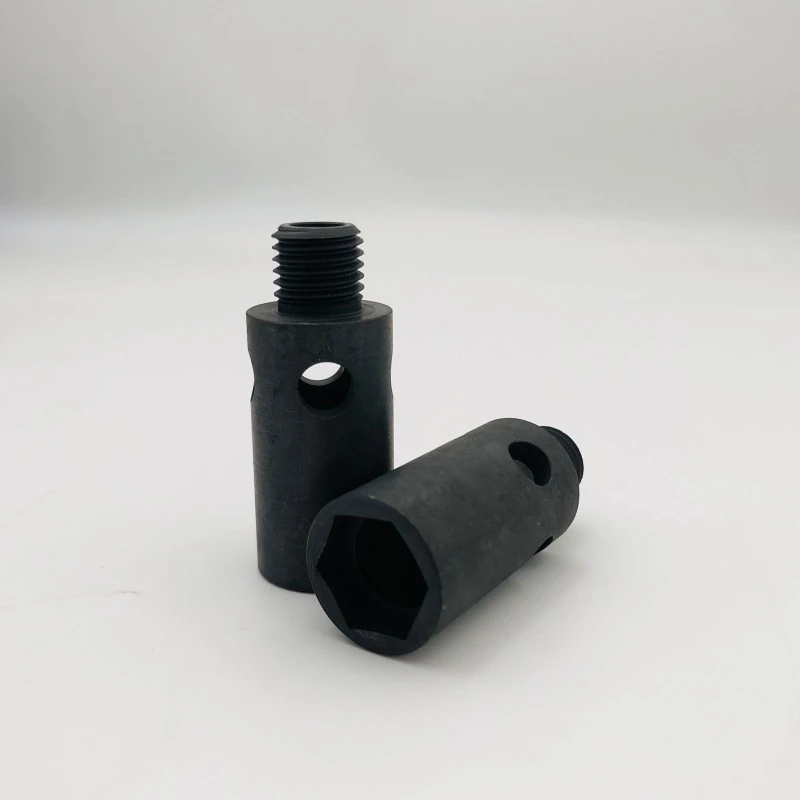

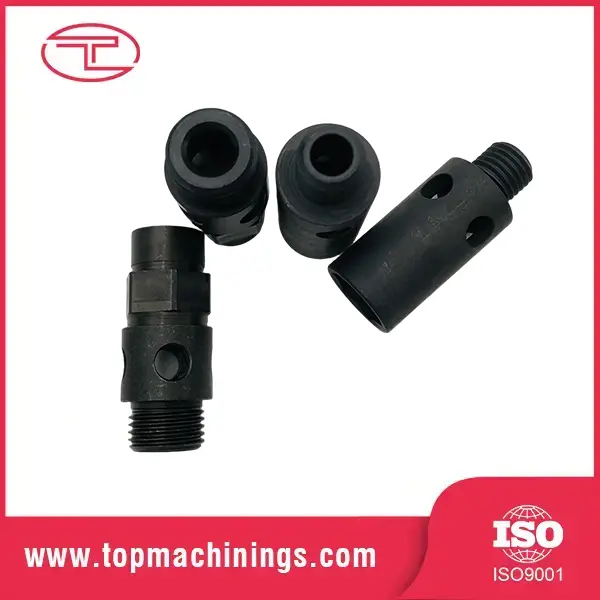

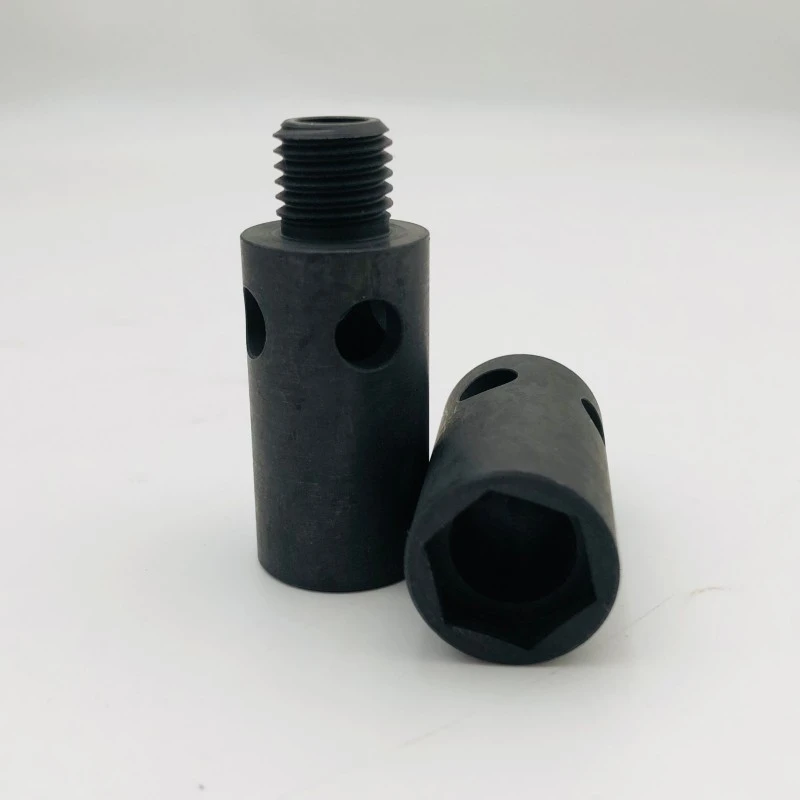

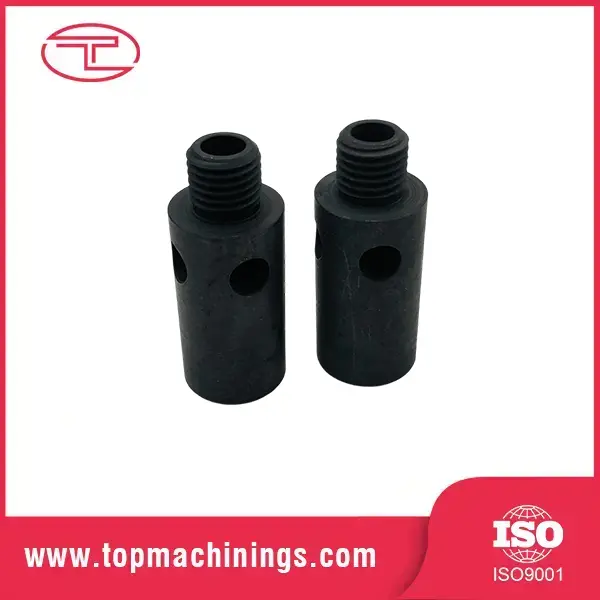

सीएनसी मेसिनिंग प्रेसिजन थ्रेडेड शाफ्ट

एक थ्रेडेड शाफ्ट एक बेलनाकार घुमाउने घटक हो जसको भाग वा सम्पूर्ण लम्बाइको साथ मेशिन थ्रेडहरू छन्। उत्कृष्ट उदाहरण लिड स्क्रू हो - प्रत्येक CNC मेसिनको मुटु, 3D प्रिन्टर, र रैखिक एक्चुएटर - जहाँ थ्रेडले रोटेशनलाई सटीक रैखिक आन्दोलनमा रूपान्तरण गर्न नट संलग्न गर्दछ। तर सीएनसी मेसिनिङ प्रेसिजन थ्रेडेड शाफ्ट पनि मोटर शाफ्टको रूपमा थ्रेडेड छेउ, टाई रड, समायोजन स्क्रू, र फिड शाफ्टको रूपमा देखा पर्दछ।

राम्रो थ्रेडेड शाफ्टलाई खराबबाट अलग गर्ने कुरा एक नजरमा अदृश्य र सेवामा विनाशकारी हुन्छ: पूर्ण लम्बाइमा थ्रेड पिच सटीकता। यात्राको एक मिटरमा ०.१mm को संचयी पिच त्रुटि भएको लिड स्क्रूले तपाइँको मेसिन उपकरणलाई ०.१mm ले गलत स्थान दिनेछ - प्रत्येक पटक। त्यो एक सटीक भाग र एक समस्या भाग बीचको भिन्नता हो।

डिजाइन र सामग्री विचारहरू

सामान्य ग्रेड: 4140/42CrMo, 1045 (सामान्य कर्तव्य), SUS303/316 (जंग प्रतिरोध), 6061-T6 (हल्का)

थ्रेड फारमहरू: Acme, trapezoidal, मेट्रिक ISO, UNC/UNF, बल-स्क्रू उपयुक्त

तातो उपचार: थ्रेड फ्ल्याङ्कको इन्डक्शन कडा, थ्रु-हार्डनिंग, वा कार्बराइजिंग

महत्वपूर्ण विशेषताहरू: ग्राइन्डिङको लागि केन्द्र प्वालहरू, किवेहरू, फ्ल्याटहरू, क्रस-प्वालहरू, र चरण व्यासहरू

थ्रेड पिच व्यास र असर जर्नलहरू बीचको एकाग्रता: ≤ ०.०२ मिमी TIR

सीधापन: 0.05mm/m मानक, 0.02mm/m सटीक ग्रेडको लागि

सीएनसी मेसिनिंग सटीक थ्रेडेड शाफ्टको लागि, सामग्री छनौट एक प्रदर्शन निर्णय हो: 4140 कडा र जमीनले लामो पहिरन जीवन र आयामी स्थिरता दिन्छ; 6061 एल्युमिनियमले उच्च-गति अनुप्रयोगहरूको लागि हल्का कम-जडता गति दिन्छ। हामी भार, गति र कर्तव्य चक्रमा आधारित ग्रेड सिफारिस गर्छौं — मूल्य मात्र होइन।

मुख्य सुविधाहरू र लाभहरू

पूर्ण लम्बाइमा सटीक थ्रेडहरू

थ्रेडहरू एकल-पोइन्ट कट वा सीएनसी नियन्त्रण अन्तर्गत थ्रेड-मिल्ड हुन्छन्, पिच सटीकता सम्पूर्ण थ्रेड लम्बाइमा प्रमाणित गरिएको हुन्छ — गेजमा मात्र होइन। सीएनसी मेसिनिङ प्रेसिजन थ्रेडेड शाफ्टको लागि, हामीले ०.०२ मिमी प्रति 300 मिमी भित्र संचयी पिच त्रुटि राख्छौं, त्यसैले तपाईंको मेसिन यात्राको प्रत्येक बिन्दुमा सही रूपमा राख्छौं।

केन्द्रित थ्रेड-टू-जर्नल सम्बन्ध

थ्रेड र बेयरिङ जर्नलहरू एउटै सेटअपमा वा दुई अपरेसनहरू बीचको केन्द्रहरूमा 0.02mm अन्तर्गत रनआउट होल्ड गरी मिसिन गरिन्छ। साँचो चल्ने शाफ्टले समान रूपमा लुगा लगाउँछ, कम कम्पन गर्छ, र असर जीवन विस्तार गर्दछ।

ताप उपचार ड्युटीसँग मिल्यो

थ्रेड फ्ल्याङ्कहरूमा इन्डक्सन हार्डनिङले टार्क ट्रान्समिशनको लागि कोरलाई कडा राख्दा पहिरन-प्रतिरोधी सतह दिन्छ। हाई-साइकल एप्लिकेसनहरूका लागि, हामी तपाईंको स्पेसिफिकेशनमा कार्बराइज वा थ्रु-हार्डन गर्छौं।

जमिनको व्यास जहाँ यो महत्त्वपूर्ण छ

बियरिङ जर्नलहरू र सिल सतहहरू सहिष्णुता ±0.003mm संग Ra 0.2μm सम्म बेलनाकार ग्राउन्ड हुन सक्छन् — सतह फिनिश जसले सिलहरूलाई चुहावट-मुक्त र उच्च RPM मा बेरिङहरू शान्त राख्छ।

वन-स्टप: शाफ्ट + फिटिंग

हामी पूर्ण शाफ्ट मेसिन गर्छौं: थ्रेडहरू, किवेहरू, फ्ल्याटहरू, क्रस-ड्रिल्ड प्वालहरू, र थ्रेडेड छेउ — एक भाग, एक आपूर्तिकर्ता, एक गुणस्तर मानक। कुनै दोस्रो विक्रेता छैन, कम्पोनेन्टहरू बीच कुनै सहिष्णुता स्ट्याकिंग छैन।

उत्पादन निर्दिष्टीकरण

सामान्य अनुप्रयोगहरू

सीएनसी मेसिनिङ प्रेसिजन थ्रेडेड शाफ्ट निर्माता र आपूर्तिकर्ताको रूपमा, टुओयुआन मेटलले फ्याक्ट्री-सीधा मूल्यमा बल्कमा शाफ्टहरू आपूर्ति गर्दछ:

सीएनसी मेसिन र थ्रीडी प्रिन्टरहरूको लागि लिड स्क्रू र बल-स्क्रू-कम्प्याटिबल शाफ्टहरू

युग्मन र पुलीका लागि थ्रेडेड छेउ भएका मोटर शाफ्टहरू

रैखिक एक्चुएटर र इलेक्ट्रिक सिलिन्डर कम्पोनेन्टहरू

औद्योगिक उपकरणहरूको लागि टाई रडहरू र समायोजन स्क्रू

अटोमोटिभ स्टीयरिङ र निलम्बन थ्रेडेड कम्पोनेन्टहरू

कपडा, प्याकेजिङ्ग, र मुद्रण मेसिनरीका लागि फिड शाफ्टहरू

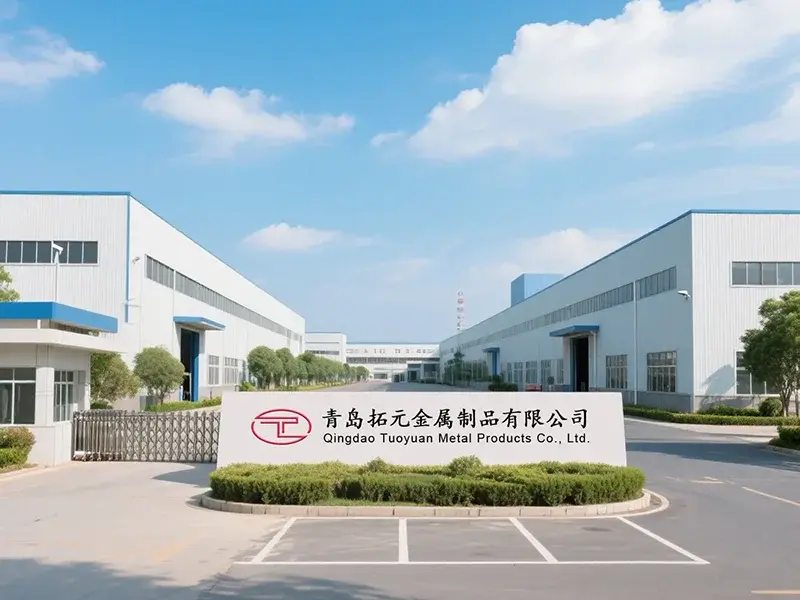

हाम्रो बारेमा

प्रेसिजन मेसिन हाम्रो मुख्य व्यवसाय हो

टुओयुआन मेटलले परिशुद्धतामा परिणत भएका भागहरू र सीएनसी मेसिन गरिएका कम्पोनेन्टहरूमा माहिर छ — हाम्रो व्हीलहाउसमा सीएनसी मेसिनिङ प्रेसिजन थ्रेडेड शाफ्ट वर्ग रूपमा छ। दश वर्षको मेसिनिङ अनुभव, २० हाई-स्पीड सीएनसी लेथ, ५ मेसिनिङ सेन्टर, र १०० मिलियन टुक्रा वार्षिक क्षमता।

उत्तर अमेरिकी बजार मा प्रमाणित

हाम्रो बिक्रीको 60% उत्तर अमेरिकामा जान्छ, जहाँ ग्राहकहरूले कडा सहिष्णुता र भरपर्दो डेलिभरीको माग गर्छन्। एक 95% दोहोर्याइएको खरिद दर भनेको हाम्रा ग्राहकहरूले पुन: क्रमबद्ध गर्नुहोस् — त्यहाँ सबैभन्दा बलियो गुणस्तर प्रमाणीकरण हो।

छिटो, स्पष्ट संचार

हाम्रो बिक्री टोली धाराप्रवाह अंग्रेजी बोल्छ र 24 घण्टा भित्र जवाफ दिन्छ। गुणस्तर मुद्दाहरू 48 घण्टा भित्र प्रतिक्रिया प्राप्त गर्नुहोस्। कुनै भाषा अवरोध छैन, कुनै दौडधुप छैन।

ईन्जिनियरिङ् समर्थन निर्मित

सामग्री वा गर्मी उपचार बारे निश्चित हुनुहुन्न? हामीलाई तपाईंको आवेदन पठाउनुहोस् र हामी सही ग्रेड र प्रक्रिया सिफारिस गर्नेछौं। हामी प्रोटोटाइप देखि ठूलो उत्पादन को समर्थन।

FAQ

प्रश्न: के तपाइँ लेड स्क्रू बनाउनुहुन्छ? तपाईं कुन शुद्धता हासिल गर्न सक्नुहुन्छ? A: हो - सीसा स्क्रू हाम्रो विशेषताहरू मध्ये एक हो। मानक ग्रेड ± 0.05mm प्रति 300mm राख्छ; परिशुद्धता ग्रेडले ±0.02mm संचयी पिच त्रुटि राख्छ। उच्च शुद्धताको लागि, हामी बल स्क्रू सिफारिस गर्छौं, जुन हामी पनि आपूर्ति गर्न सक्छौं।

प्रश्न: के तपाइँ नमूनाबाट शाफ्ट मेसिन गर्न सक्नुहुन्छ? A: हो, हामी भौतिक नमूनाहरू र रेखाचित्रहरूबाट रिभर्स-इन्जिनियर गर्छौं। हामी नमूना मापन, एक रेखाचित्र सिर्जना, र उत्पादन अघि तपाईं संग पुष्टि गर्नुहोस्।

प्रश्न: तपाईले पहिरन प्रतिरोधी धागोको लागि कस्तो गर्मी उपचार सिफारिस गर्नुहुन्छ? A: धेरै जसो CNC मेसिनिङ प्रिसिजन थ्रेडेड शाफ्ट र एक्चुएटर अनुप्रयोगहरूका लागि, HRC 45–55 मा थ्रेड फ्ल्याङ्कको इन्डक्सन हार्डनिङ सही छनोट हो — कडा सतह, कडा कोर। चरम पहिरन को लागी, carburizing वा पूर्ण थ्रु-हार्डनिंग उपलब्ध छ।

प्रश्न: के तपाईले दाबी गरेको व्यास सहिष्णुता होल्ड गर्न सक्नुहुन्छ? A: हो। घुमाइएको व्यास ±0.02mm होल्ड; जमीन व्यास ± 0.005mm होल्ड। हाम्रा सीएनसी मेसिनहरूमा प्रत्येक ब्याचमा सीएमएम निरीक्षणद्वारा प्रमाणित ≤±0.003mm को दोहोर्याइएको स्थिति सटीकता छ।

प्रश्न: तपाईंको MOQ र नेतृत्व समय के हो? A: प्रोटोटाइप MOQ लचिलो छ (1-5 टुक्राहरू पनि)। लगभग 500 टुक्राहरूबाट उत्पादन MOQ। नेतृत्व समय औसत 15 दिन, 18-20 दिन पीस र तातो उपचार संग।
