सीएनसी मेसिन हाइड्रोलिक फिटिंग

CNC मेसिन गरिएको हाइड्रोलिक फिटिङ हाइड्रोलिक प्रणालीमा नली, ट्युब, पम्प, भल्भ र सिलिन्डरहरूलाई जोड्ने हाइड्रोलिक फिटिङ हो। यो सरल देखिन्छ — धागो र सील अनुहार भएको धातुको शरीर — तर यो क्रूर अवस्थाहरूमा काम गर्दछ: 50 देखि 400+ बारसम्मको दबाब, तापक्रम स्विङ, कम्पन, र हाइड्रोलिक फ्लुइड जसले पानी जस्तै कुनै पनि चुहावटको बाटो फेला पार्छ।

फिटिङको काम सील गर्ने हो। चाहे यो JIC 37° फ्लेयर होस्, ORFS (O-ring फेस सिल), BSPP समानान्तर थ्रेड होस्, वा NPT टेपर्ड थ्रेड होस्, सील ज्यामिति माइक्रोन परिशुद्धतामा मेसिन गरिएको छ। ०.०२ एमएमले गोलाकार बाहिर सील गर्ने सतह रोएको फिटिंग हो। फाटेको जरा भएको धागो भनेको दबाबमा उड्ने फिटिंग हो। यही कारणले गर्दा मेशिन गुणस्तर यहाँ "पाउँदा राम्रो" होइन - यो एक सुरक्षा मुद्दा हो।

CNC मेसिन हाइड्रोलिक फिटिङका ​​मुख्य विशेषताहरू र फाइदाहरू

सील सतहहरू मेसिन गरिएको, "पर्याप्त राम्रो" होइन 37° फ्लेयर कोन, O-रिङ ग्रूभ, र सिट अनुहारहरू नियन्त्रित सहिष्णुता (सीट कोण ±0.5°, सतह फिनिश Ra 0.8μm अधिकतम) संग मेशिन गरिएको छ। एक उचित सील सतह हो जसले पाइप भित्र र तपाईंको उपकरण कोठा बाहिर 350 बार राख्छ।

सफा, तीव्र थ्रेडहरू थ्रेडहरू 6g/6H मा पूर्ण प्रोफाइल फारमको साथ काटिन्छ वा घुमाइन्छ — कुनै फाटेको जरा छैन, कुनै रोल-ओभर क्रेस्टहरू छैनन्। टेपर्ड थ्रेडहरू (NPT/BSPT) L1/L2 रिंग गेजहरूसँग कडा, न-चोकिएको संयुक्त सुनिश्चित गर्न प्रमाणित गरिन्छ।

दबाव-परीक्षण आत्मविश्वास हामी नमूना ब्याचहरूमा 1.5 × मूल्याङ्कन गरिएको कामको दबाबमा परीक्षण फिटिंगहरू दबाब दिन्छौं, र प्रत्येक फिटिंग दृश्यात्मक र आयामी रूपमा निरीक्षण गरिन्छ। महत्वपूर्ण अनुप्रयोगहरूको लागि, 100% दबाव परीक्षण उपलब्ध छ।

तरल पदार्थको लागि सामग्री अधिकार मानक खनिज तेल प्रणालीहरूको लागि कार्बन स्टील जस्ता प्लेटेड; खाना, समुद्री, र आक्रामक तरल पदार्थहरूको लागि स्टेनलेस 316; कम-दबाव वायवीय र पानी सेवाको लागि पीतल। सही सामग्रीले ग्याल्भेनिक जंग र समयपूर्व विफलतालाई रोक्छ।

सरसफाई तपाईले निर्दिष्ट गर्न सक्नुहुन्छ संवेदनशील सर्वो र समानुपातिक प्रणालीहरूको लागि ISO 4406 सरसफाई कक्षाहरू सहित - फिटिंगहरू अल्ट्रासोनिक रूपमा सफा गरिन्छ र तपाईंको सरसफाइ विशिष्टतामा प्याकेज गरिन्छ।

उत्पादन निर्दिष्टीकरण

सामान्य अनुप्रयोगहरू

एक सीएनसी मेशिन हाइड्रोलिक फिटिङ निर्माता र आपूर्तिकर्ताको रूपमा, Tuoyuan मेटलले फ्याक्ट्री-सीधा मूल्यमा थोकमा फिटिंगहरू आपूर्ति गर्दछ:

मोबाइल हाइड्रोलिक - उत्खनन, लोडर, कृषि मेसिनरी

औद्योगिक हाइड्रोलिक प्रणाली — प्रेस, इन्जेक्शन मोल्डिङ मेसिन, मेसिन टूल्स

निर्माण उपकरण हाइड्रोलिक सर्किट

समुद्री र अपतटीय हाइड्रोलिक प्रणाली (316 स्टेनलेस)

खाद्य प्रशोधन र औषधि तरल रेखाहरू

परीक्षण बेन्चहरू, स्नेहन प्रणालीहरू, र वायमेटिक सर्किटहरू

उत्पादन प्रक्रिया

हाइड्रोलिक फिटिङहरू बार स्टकबाट सीएनसी लेथहरूमा मेसिन गरिन्छ - प्राय: एकल क्ल्याम्पिङ चक्रमा। हेक्स बडीहरू घुमाइन्छ, ड्रिल गरिएको, थ्रेड गरिएको छ, र सीलिङ ज्यामिति (फ्लेयर कोन, ओ-रिङ ग्रूभ, वा टेपर) समर्पित टुलिङद्वारा काटिएको छ। एकल-सेटअप दृष्टिकोण भनेको थ्रेडको साथ सील सतह केन्द्रित हो।

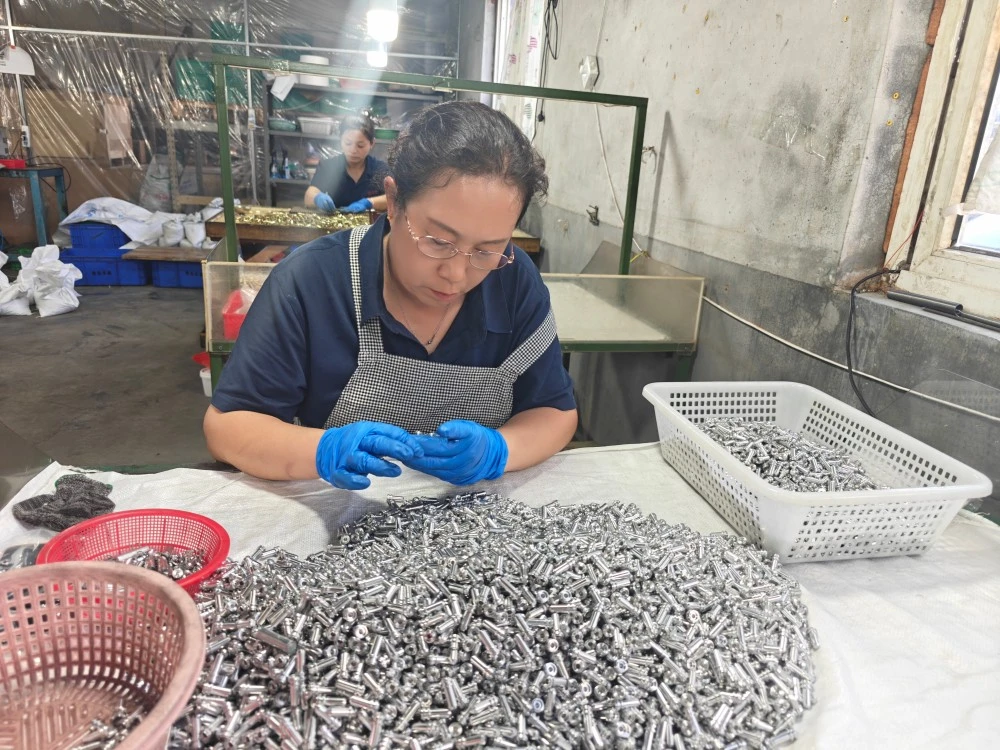

मेसिनिङ पछि, फिटिङहरू डिब्युर गरिएका छन् - अनुहारहरू सील गर्न महत्त्वपूर्ण छ - त्यसपछि सतहमा उपचार गरिन्छ (जिंक प्लेटिङ, जस्ता-निकेल, वा निष्क्रियता)। चिप्स र अवशेषहरू हटाउन फिटिंगहरू अल्ट्रासोनिक रूपमा सफा गरिन्छ, त्यसपछि निरीक्षण गरिन्छ: थ्रेड गेजिङ, सीट कोण जाँच, आयामी मापन, र नमूना दबाव परीक्षण।

किन Tuoyuan धातु छान्नुहोस्

मेसिनिङ प्रेसिजन जहाँ यो गणना हुन्छ हाम्रो CNC लेथले ≤±0.003mm को दोहोरिने स्थिति सटीकता राख्छ, र हामी नियमित रूपमा फिटिङहरूमा ±0.01mm सम्म मेसिन गर्छौं - सहिष्णुता ब्यान्ड जसले सील सतहहरूलाई सही राख्छ र थ्रेडहरू गेज-क्लिन राख्छ।

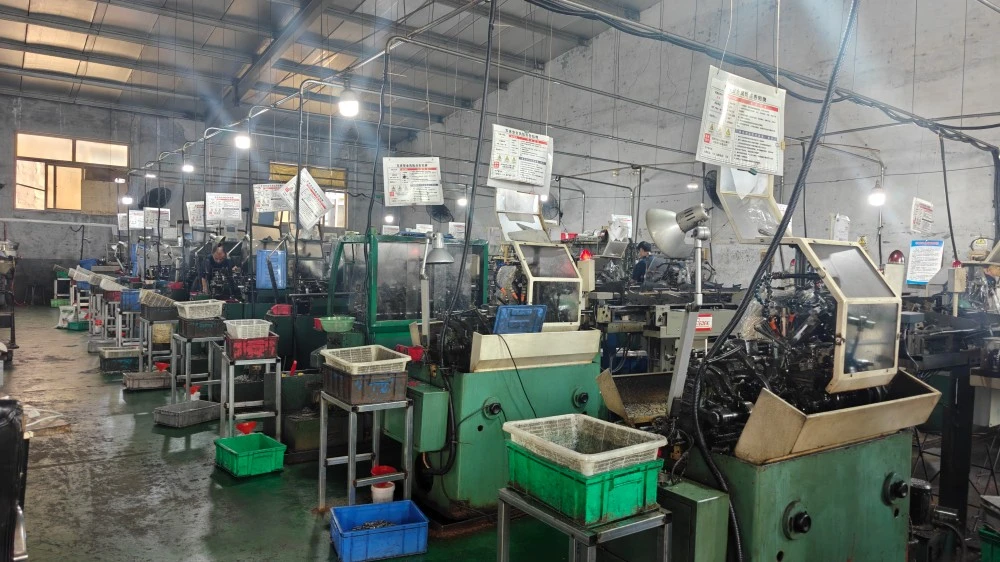

मेटलवर्किङ विशेषज्ञताको दशक 5,000 m² कारखाना, 20 CNC खरादहरू, र 100-मिलियन-टुक्रा वार्षिक क्षमताको साथ 10 वर्ष भन्दा बढी परिशुद्धतामा भागहरू बदलियो। हामीले यस क्याटलगमा प्रत्येक फिटिंग मानक मेसिन गरेका छौं - धेरै पटक।

48-घण्टा गुणस्तर प्रतिक्रिया यदि कुनै समस्या फेला पर्यो भने, हामी 48 घण्टा भित्र जवाफ दिन्छौं र सहमति अनुसार पूर्ण क्षतिपूर्ति जिम्मेवारी लिन्छौं। त्यो प्रतिबद्धता, निरन्तर सम्मानित, किन हाम्रा 95% ग्राहकहरूले पुन: क्रमबद्ध गर्छन्।

निर्यात-तयार कागजात सामग्री प्रमाणपत्रहरू, निरीक्षण रिपोर्टहरू, र दबाब परीक्षण रेकर्डहरू प्रत्येक अर्डरको साथ जहाज। तेस्रो-पक्ष निरीक्षण समन्वय उपलब्ध छ।

प्याकेजिङ र ढुवानी

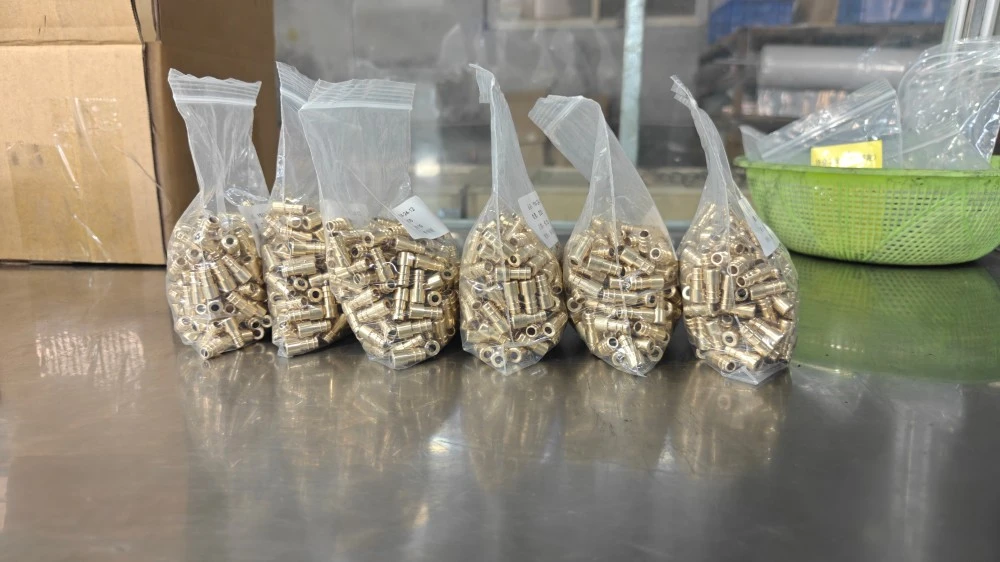

फिटिङहरू सफा गरिन्छ, क्षयबाट सुरक्षित हुन्छ, र पोली ब्याग, कार्टन वा निर्यात काठको केसहरूमा प्याक गरिन्छ। एक्सप्रेस, हावा, र समुद्री माल क्विंगदाओ पोर्टबाट उपलब्ध छ। कागजात: वाणिज्य बीजक, प्याकिङ सूची, बिल अफ लडिङ्ग, उत्पत्तिको प्रमाणपत्र, सामग्री परीक्षण प्रमाणपत्र। सीएनसी मेशिन हाइड्रोलिक फिटिंग मूल्यहरू, बल्क आदेशहरू, वा उद्धरणको लागि, हाम्रो निर्यात टोलीलाई सम्पर्क गर्नुहोस्।

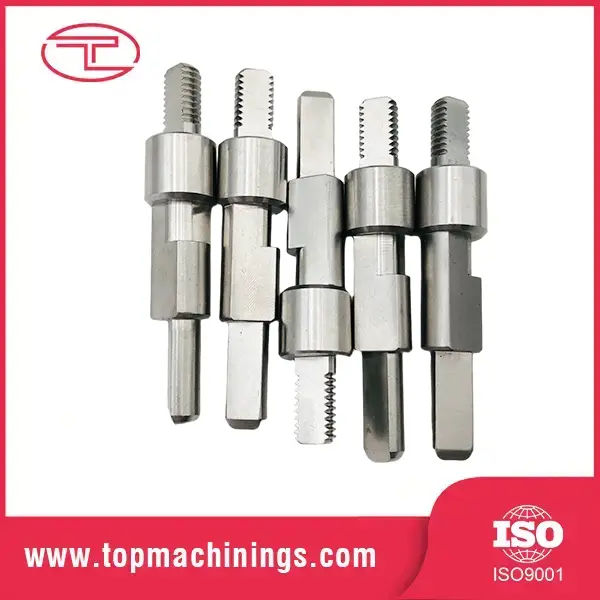

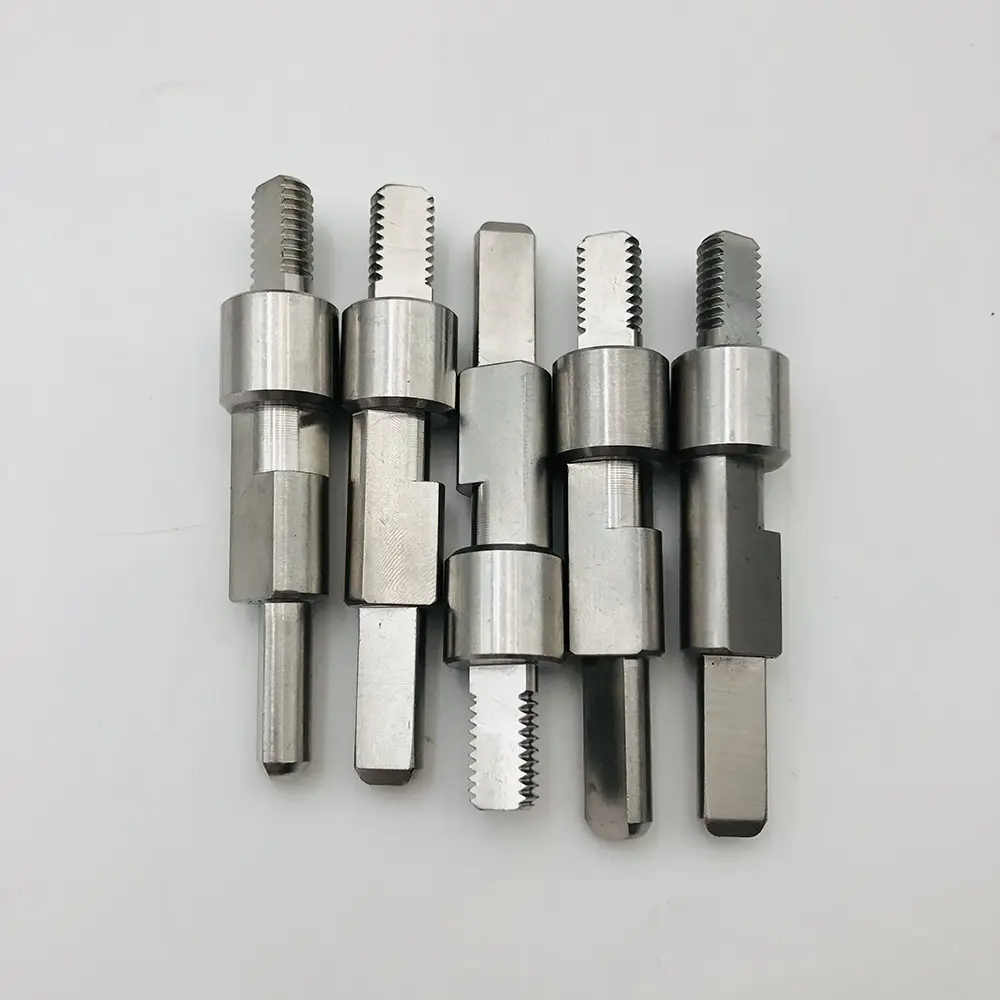

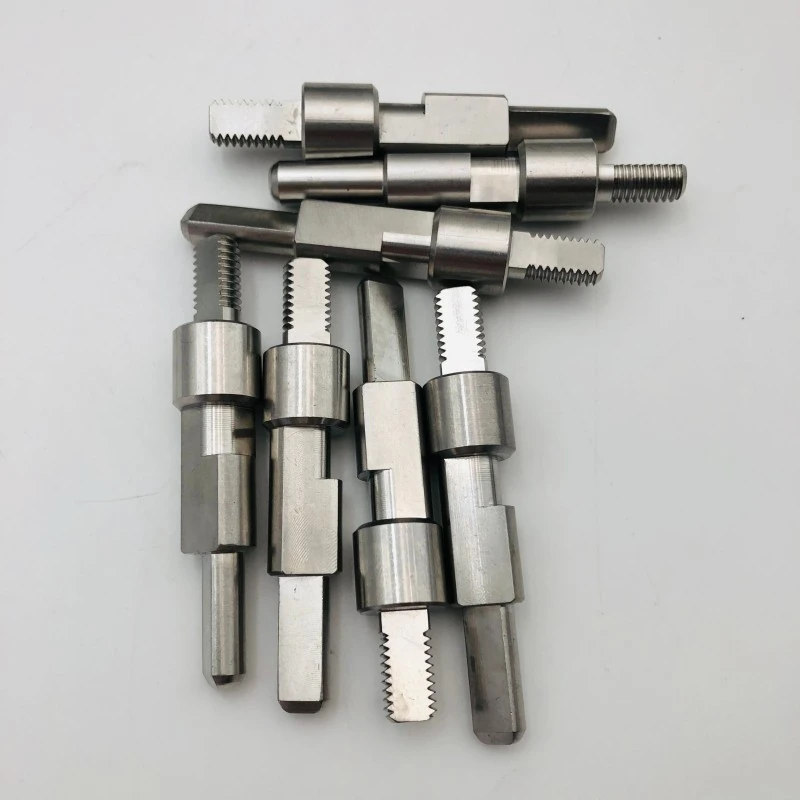

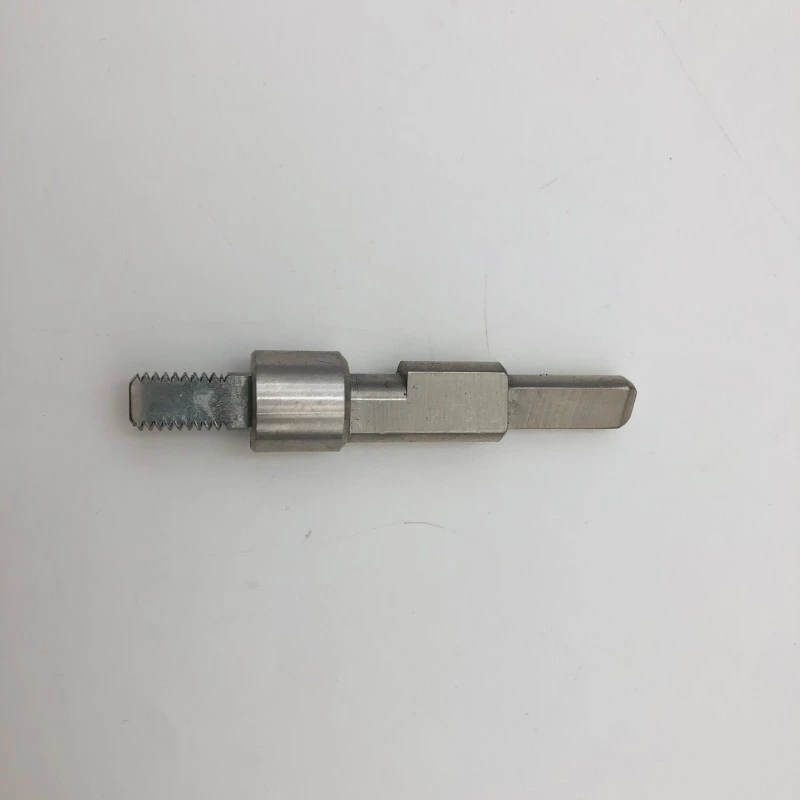

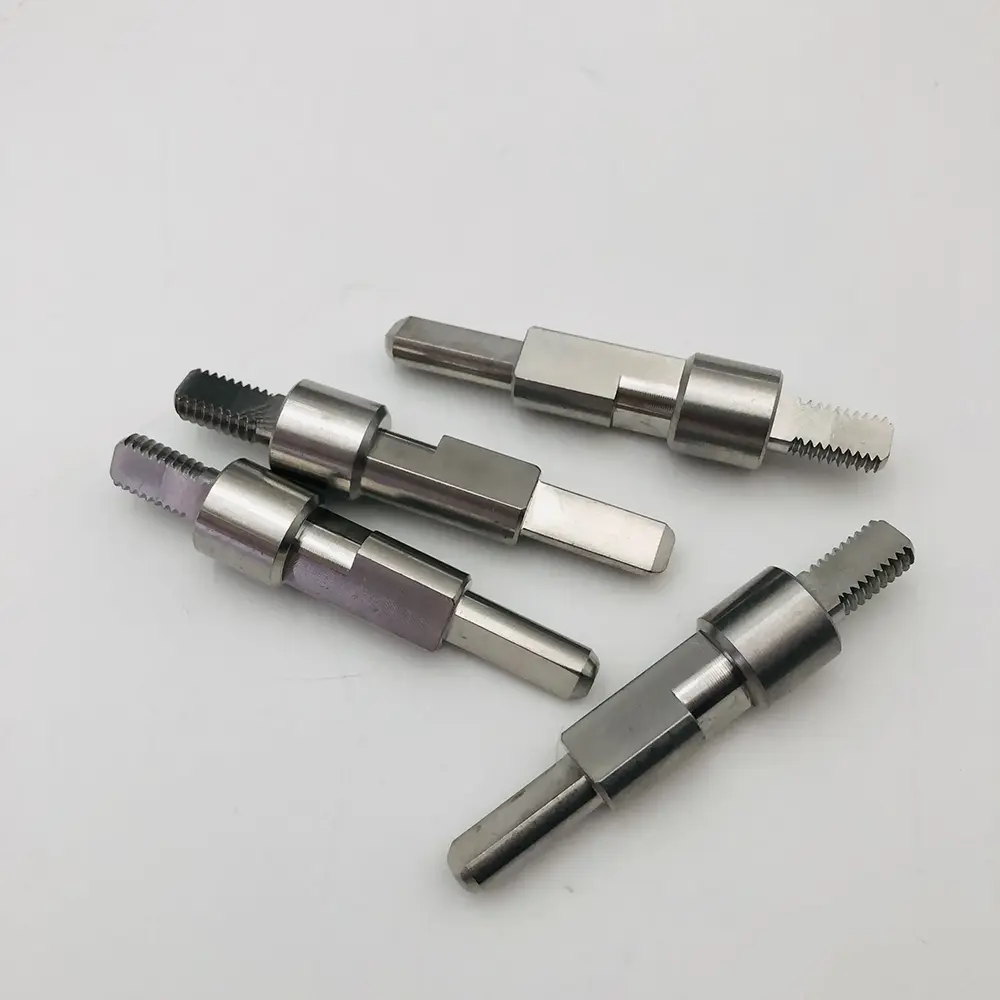

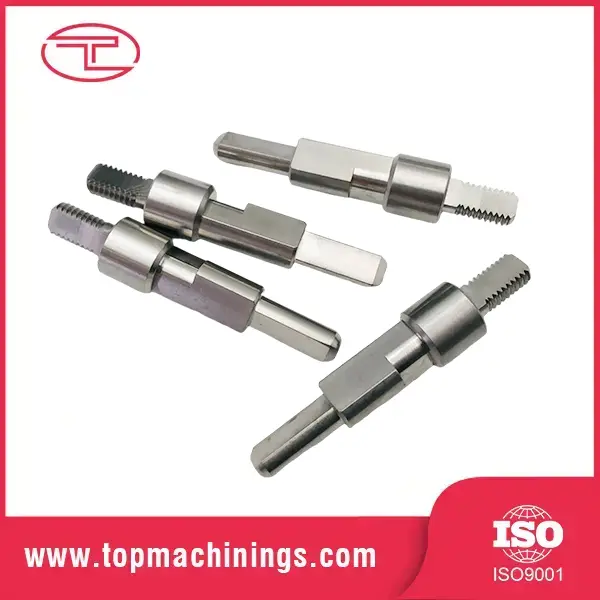

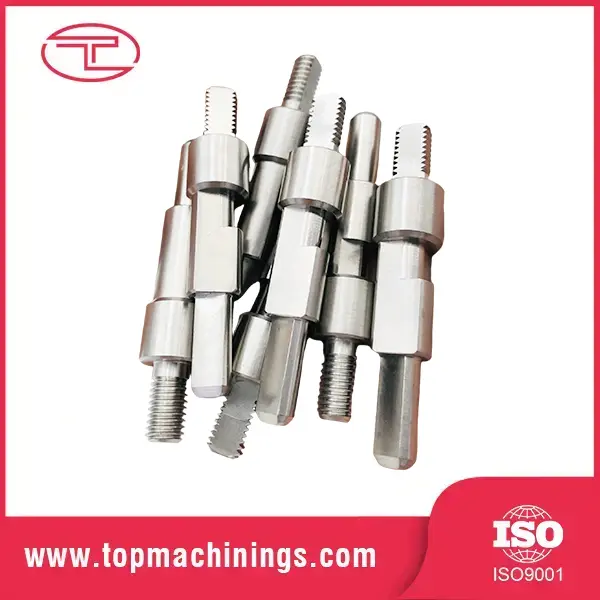

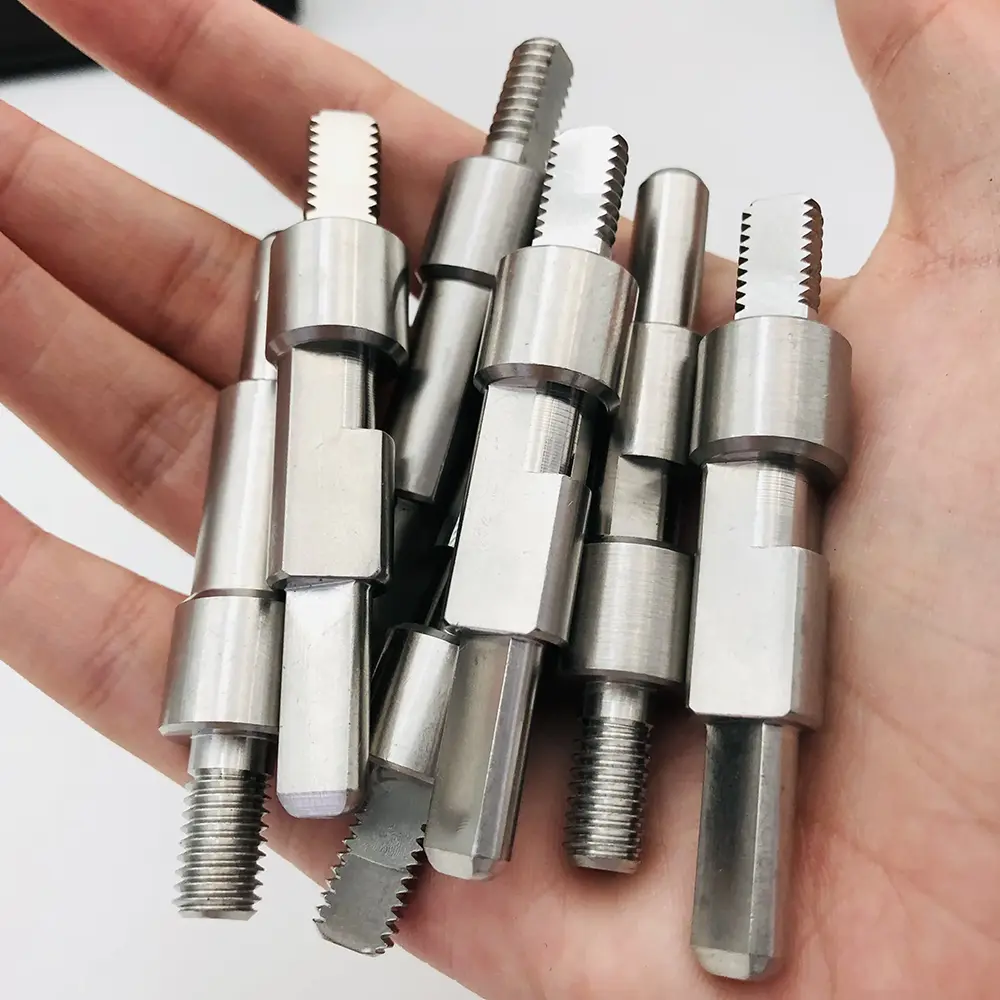

औद्योगिक उपकरणका लागि उच्च परिशुद्धता थ्रेडेड शाफ्टहरू

ग्राहक: युरोपेली हाइड्रोलिक उपकरण निर्माता

उद्योग: तरल शक्ति र औद्योगिक स्वचालन

सामाग्री: स्टेनलेस स्टील / कार्बन स्टील

प्रक्रिया: प्रेसिजन सीएनसी टर्निङ, मिलिङ, थ्रेडिङ र गर्मी उपचार

ग्राहकलाई उच्च-दबाव हाइड्रोलिक एसेम्बलीहरूमा चुहावट र मेकानिकल पहिरन रोक्नको लागि कडा सहिष्णुता र चिल्लो सतह फिनिशको साथ अनुकूलन बहु-चरण थ्रेडेड शाफ्टहरू आवश्यक छ। मानक बजार घटकहरू तिनीहरूको विशिष्ट टोकक र पङ्क्तिबद्ध आवश्यकताहरू पूरा गर्न असफल भए।

बहु-अक्ष स्विस सीएनसी टर्निङ र सटीक मिलिङ मिसिनहरू प्रयोग गरेर, हामीले ग्राहकको प्राविधिक रेखाचित्र अनुसार सटीक थ्रेड प्रोफाइलहरू र फ्ल्याट-मिल्ड सुविधाहरूको साथ अनुकूलित शाफ्टहरू निर्माण गर्यौं। 100% थ्रेड गेज परीक्षण र सतह खुरदरा जाँच सहित कडा गुणस्तर नियन्त्रण, ढुवानी अघि लागू गरिएको थियो।

FAQ

प्रश्न: मैले कुन फिटिंग मानक प्रयोग गर्नुपर्छ?

A: यो तपाईंको क्षेत्र र नलीको अन्त्यमा निर्भर गर्दछ: JIC उत्तरी अमेरिकामा सामान्य छ, BSP युरोप/एसियामा, मेट्रिक DIN जर्मनीमा, ORFS जहाँ कम्पन र चुहावट-मुक्त प्रदर्शन महत्त्वपूर्ण छ। हामीलाई तपाईंको हालको फिटिंग वा रेखाचित्रहरू पठाउनुहोस् र हामी मानक पहिचान गर्नेछौं र मिल्दो फिटिंगहरू आपूर्ति गर्नेछौं।

प्रश्न: तपाईको फिटिंगले कस्तो दबाब सामना गर्न सक्छ?

A: मानक फिटिंगहरू 350 बार काम गर्ने दबाबमा मूल्याङ्कन गरिएको छ; 630 बार सम्म उच्च दबाव कन्फिगरेसन। हामीले नमूना ब्याचहरूलाई 1.5 × मूल्याङ्कन गरिएको दबाबमा दबाब दिन्छौं।

प्रश्न: के तपाइँ खाना वा समुद्री प्रयोगको लागि स्टेनलेस स्टील फिटिंगहरू आपूर्ति गर्न सक्नुहुन्छ?

A: हो — प्यासिभेसन फिनिसको साथ SUS316 फिटिंगहरू खाना, समुद्री, र औषधि अनुप्रयोगहरूको लागि उपलब्ध छन्। सामग्री प्रमाणपत्रहरू प्रदान गरियो।

प्रश्न: के तपाइँ प्रति रेखाचित्र अनुकूलन फिटिंग प्रस्ताव गर्नुहुन्छ?

A: हो, पूर्ण रूपमा अनुकूलन फिटिंग हाम्रो विशेषता हो। रेखाचित्र वा नमूना पठाउनुहोस् र हामी अनुकूलन पोर्ट कन्फिगरेसनहरू सहित तपाईंको सटीक ज्यामितिमा मेसिन दिनेछौं।

प्रश्न: CNC मेसिन हाइड्रोलिक फिटिङको तपाईंको MOQ र डेलिभरी समय के हो?

A: नमूनाहरू: 3-5 दिन, MOQ लचिलो। उत्पादन: औसत 15 दिन। Qingdao देखि समुद्री माल, वा तत्काल साना आदेश को लागी एक्सप्रेस।
