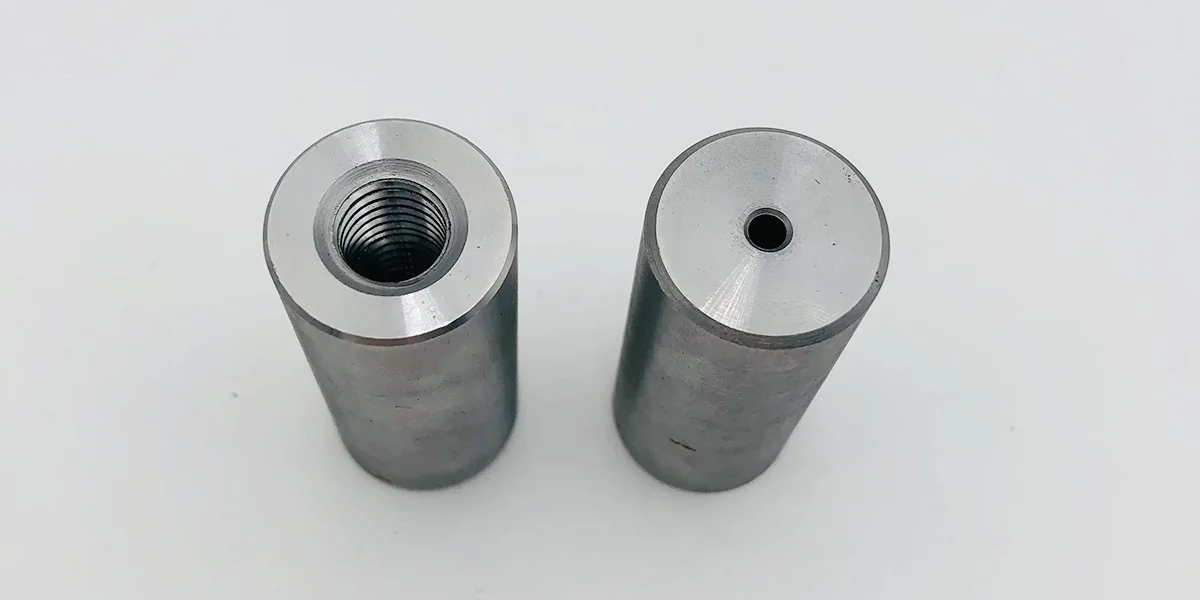

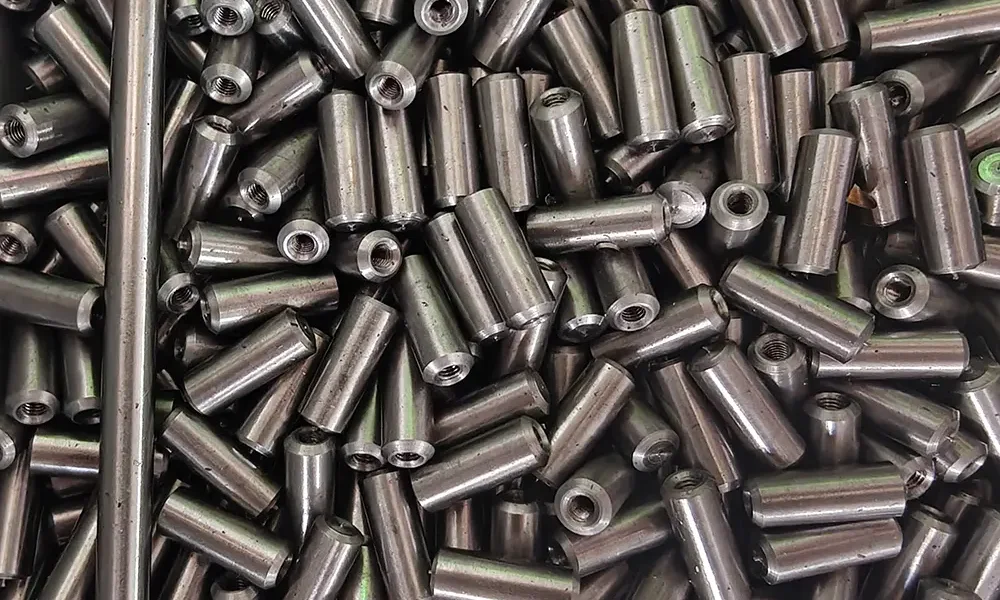

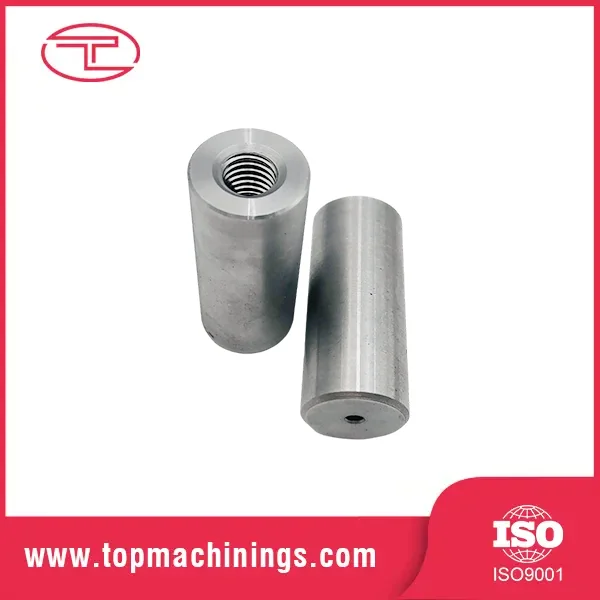

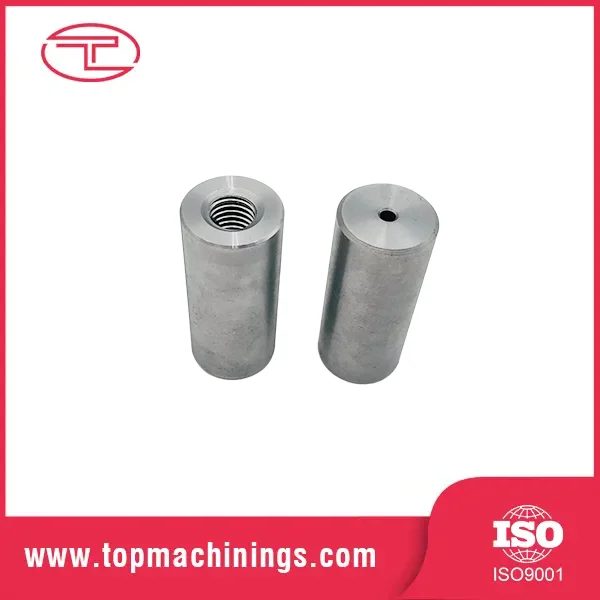

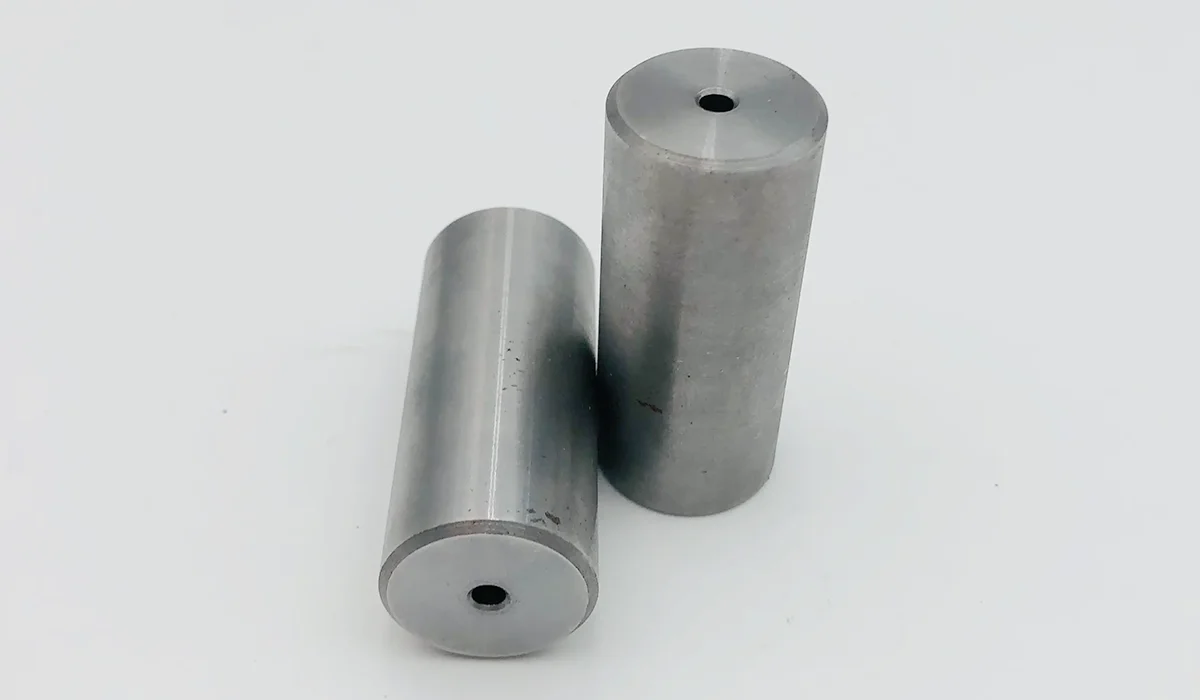

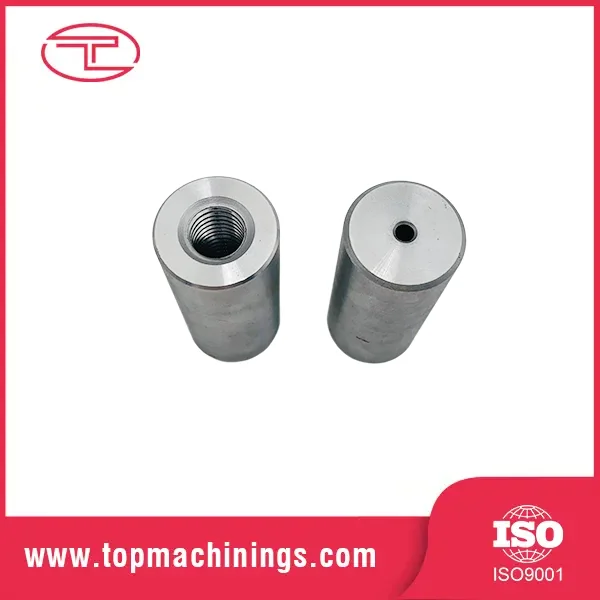

प्रेसिजन सीएनसी थ्रेडेड बुशिंग

एक परिशुद्धता CNC थ्रेडेड बुशिंग एक बेलनाकार आस्तीन हो जसको आन्तरिक वा बाहिरी सतहमा सटीक-मेशिन थ्रेडहरू छन्। यसलाई "थ्रेडेड इन्सर्ट" को रूपमा सोच्नुहोस् जसले कम्पोनेन्टलाई बलियो, प्रतिस्थापन गर्न मिल्ने थ्रेड इन्टरफेस थ्रेडहरू सिधै अभिभावक भागमा मिसिन बिना दिन्छ। जब नरम एल्युमिनियम हाउसिङमा थ्रेडेड होल स्ट्रिप हुन्छ — क्लासिक फेल मोड — बुशिङ त्यो भाग हो जसले दिन बचाउँछ।

त्यहाँ दुई मुख्य परिवारहरू छन्: थ्रेडेड इन्सर्टहरू र आस्तीन बुशिंगहरू। दुबै मेसिन पसलबाट एउटै कुराको माग गर्दछ: गोलाकारता, एकाग्रता, र थ्रेड सटीकता माइक्रोनमा मापन।

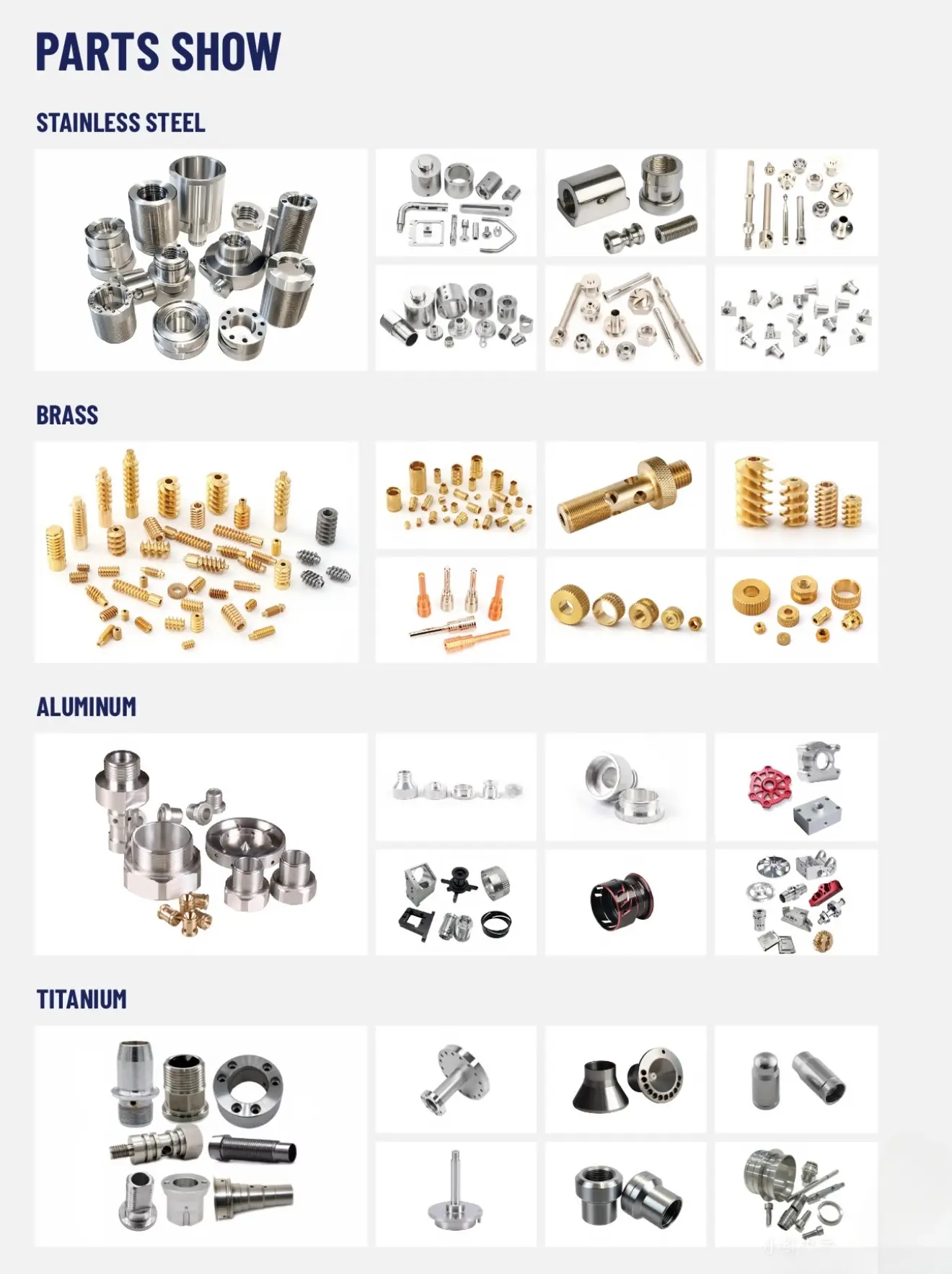

सामग्री र थ्रेड कन्फिगरेसनहरू

स्टेनलेस स्टील (SUS303/304/316): खाना, समुद्री, र चिकित्सा प्रयोगको लागि जंग प्रतिरोध।

मिश्र धातु इस्पात (4140/1045): भारी लोड अनुप्रयोगहरूको लागि गर्मी उपचार संग उच्च शक्ति।

ब्रास (C3604/HPb59-1): सटीक सीएनसी थ्रेडेड बुशिंगहरू असर गर्नको लागि उत्कृष्ट मेशिनिबिलिटी र प्राकृतिक लुब्रिसिटी।

एल्युमिनियम (6061-T6/7075): एयरोस्पेस र मोटर वाहन सम्मेलनहरूको लागि हल्का।

थ्रेड फारमहरू: मेट्रिक (M3–M64), UNC/UNF, NPT पाइप थ्रेडहरू, र प्रति रेखाचित्र अनुकूलन फारमहरू।

कक्षाहरू: 6H/6g मानक, हस्तक्षेप-फिट अनुप्रयोगहरूको लागि 5H/4h सटीक कक्षाहरू।

थ्रेडलाई एकल-पोइन्ट थ्रेडिङ वा सीएनसी लेथहरूमा थ्रेड मिलिङद्वारा काटिन्छ, त्यसपछि पिच-व्यास नाप्ने गरिन्छ। प्रेस-फिट इन्सर्टहरूका लागि, हामीले बाहिरी व्यासलाई ±0.005mm मा राख्छौं ताकि बुशिङ सिटहरू सही हस्तक्षेपका साथ हुन्छन् — स्थापना गर्न पर्याप्त ढीलो, कतै घुम्न नसक्ने पर्याप्त टाइट।

उत्पादन निर्दिष्टीकरण

सटीक सीएनसी थ्रेडेड बुशिङको विशिष्ट अनुप्रयोगहरू

सटीक CNC थ्रेडेड बुशिंग निर्माता र आपूर्तिकर्ताको रूपमा, Tuoyuan Metal ले फ्याक्ट्री-सीधा मूल्यमा थोकमा बुशिंगहरू आपूर्ति गर्दछ:

अटोमोटिभ र इलेक्ट्रोनिक्समा एल्युमिनियम र प्लास्टिक हाउसिंगका लागि थ्रेडेड इन्सर्टहरू।

पम्प, गियरबक्स र कन्भेयरहरूमा बियरिङ स्लिभहरू र बुशिङहरू लगाउनुहोस्।

जिगहरू, फिक्स्चरहरू, र टुलिङ प्लेटहरूका लागि बुशिङहरू पत्ता लगाउँदै।

हाइड्रोलिक र वायमेटिक सिलिन्डर घटकहरू।

फर्नीचर, उपकरण, र उपकरण पिभोट सम्मेलनहरू।

एयरोस्पेस र डिफेन्स लाइटवेट असेंबलीहरू।

वास्तविक मामला

केस स्टडी: कस्टम प्रेसिजन सीएनसी थ्रेडेड ब्रास बुशिंग

उद्योग: इलेक्ट्रोनिक्स र विद्युतीय उपकरण

सामाग्री: ब्रास C36000

प्रक्रिया: स्विस CNC टर्निङ, ट्यापिङ र हेक्स मिलिङ

एक अमेरिकी इलेक्ट्रोनिक कम्पोनेन्ट निर्मातालाई प्लास्टिकको घेरा भित्र एन्टी-रोटेशनल इन्सर्टको रूपमा सेवा गर्न अनुकूलन सटीक सीएनसी थ्रेडेड बुशिंगहरू चाहिन्छ। प्लास्टिकको आवासलाई नोक्सान नगरी सहज स्क्रू एसेम्बली सुनिश्चित गर्नका लागि भागहरूलाई बुर-फ्री फिनिश चाहिन्छ। बहु-अक्ष स्विस सीएनसी खरादहरू प्रयोग गर्दै, हामीले एकल सेटअपमा सफा थ्रेडहरू र सटीक हेक्स हेडहरूका साथ ब्रास बुशिंगहरू मेसिन बनायौं। एक पूर्ण अल्ट्रासोनिक सफाई प्रक्रिया सबै धातु शेभिंगहरू हटाउन लागू गरिएको थियो, 100% थ्रेड अप्टिकल निरीक्षण पछि।

उत्पादन प्रक्रिया

प्रत्येक बुशिङ इन्जिनियरिङ समीक्षाबाट सुरु हुन्छ: हाम्रो टोलीले तपाईंको 2D/3D रेखाचित्र वा नमूनाको विश्लेषण गर्छ, सामग्रीको ग्रेड चयन गर्छ र इष्टतम टूलपाथहरू प्रोग्राम गर्छ। थ्रेडेड इन्सर्टहरूका लागि, महत्त्वपूर्ण प्यारामिटर हस्तक्षेप फिट हो — हामी होस्ट भागलाई बढी तनाव नगरी अवधारणको ग्यारेन्टी गर्न सटीक OD गणना गर्छौं।

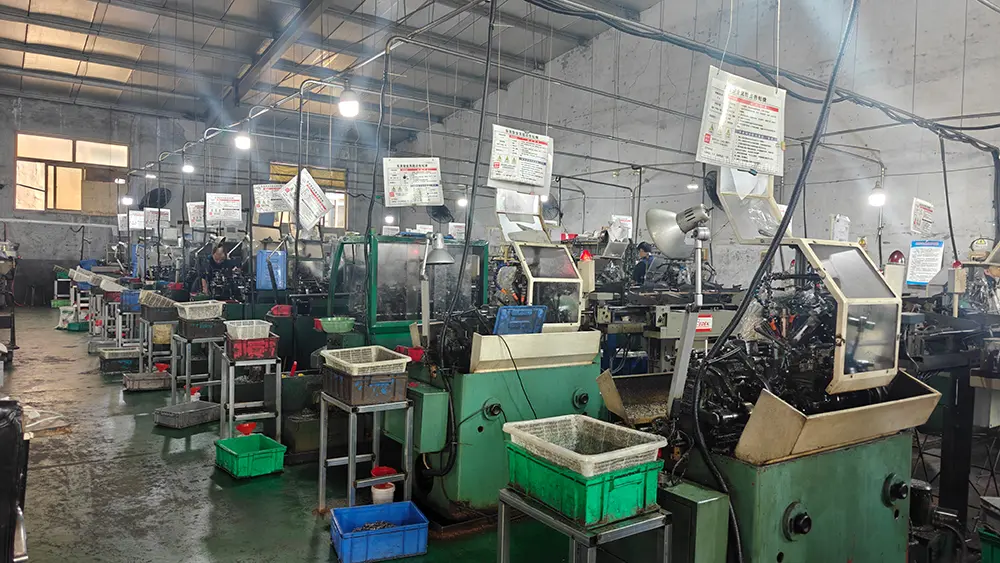

मेसिनिङ बार फिडरहरूको साथ उच्च-गति स्वचालित सीएनसी लेथहरूमा चल्छ। टर्निङ, फेसिङ, ग्रुभिङ, बोरिङ, र थ्रेडिङ सम्भव भएसम्म एउटै क्ल्याम्पिङ चक्रमा पूरा हुन्छन् — यो एकल-सेटअप दृष्टिकोणले माइक्रोन दायरामा केन्द्रितता कायम राख्छ।

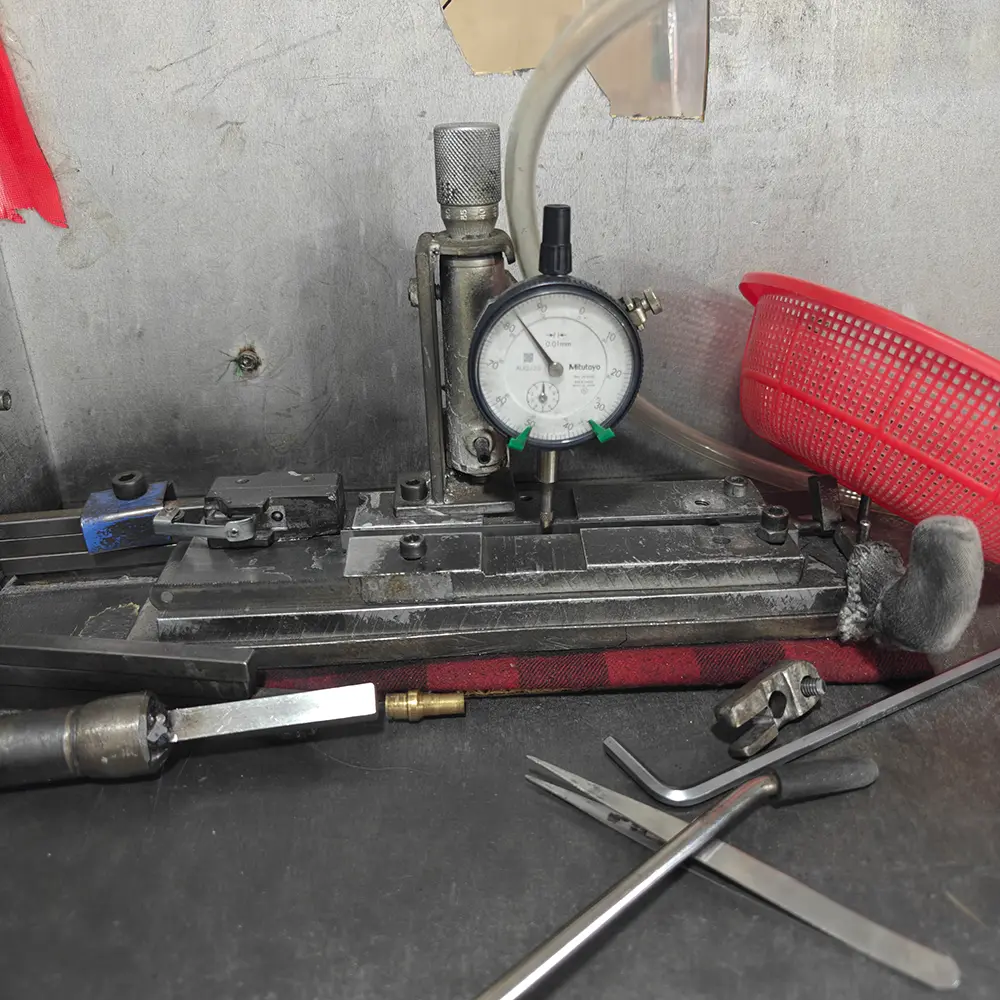

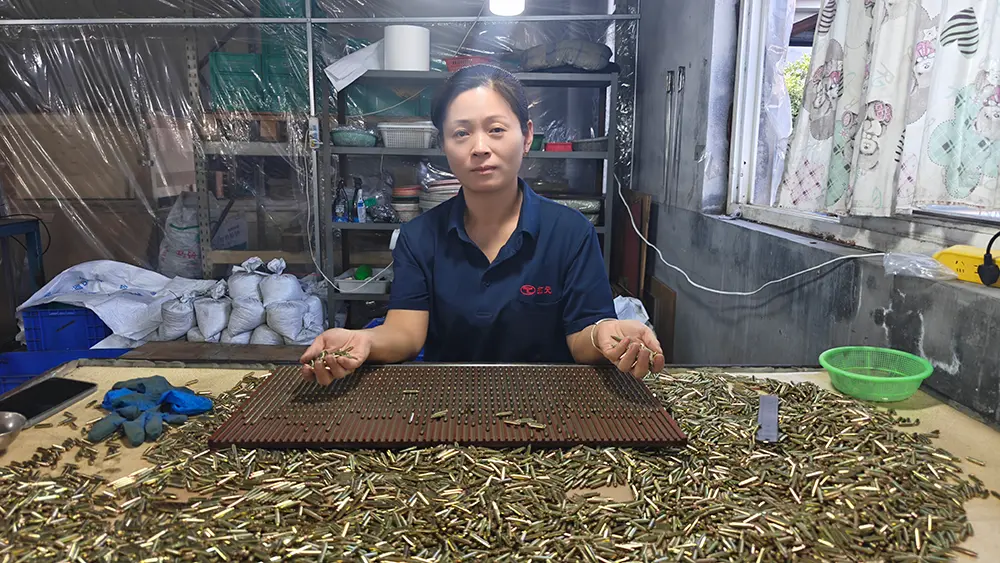

थ्रेडिङ 100% निरीक्षण द्वारा पछ्याइएको छ: थ्रेड प्लग/रिंग गेजिङ, अप्टिकल क्रमबद्ध, र नमूना भागहरूमा CMM प्रमाणिकरण। अन्तिम प्याकिङ अघि हाम्रो इन-हाउस लाइनहरूमा सतह उपचार (जिंक, कालो अक्साइड, निकल) लागू गरिन्छ।

किन Tuoyuan धातु छान्नुहोस्

प्रेसिजन मेसिनिङको एक दशक Tuoyuan Metal सँग 20+ देशहरूमा 95% दोहोर्याइएको खरिद दरको साथ ग्राहकहरूलाई सेवा दिने परिशुद्धतामा परिणत पार्ट्स र CNC मेसिन गरिएका कम्पोनेन्टहरूमा १० वर्षभन्दा बढी अनुभव छ। जब तपाइँ हामीबाट बुशिंगहरू अर्डर गर्नुहुन्छ, तपाइँ पसलमा काम गर्दै हुनुहुन्छ जसले तपाइँको समस्या धेरै पटक हल गरिसकेको छ।

बुशिङहरू एन्टि-रस्ट पेपर, पाली झोला, र निर्यात कार्टन वा काठका केसहरू प्रति अर्डर आकारमा प्याक गरिन्छ। एक्सप्रेस द्वारा साना धेरै जहाज (DHL/FedEx/UPS); Qingdao पोर्ट (FCL/LCL) वा एयर फ्रेट बाट समुद्र द्वारा थोक आदेश जहाज। कागजात: वाणिज्य बीजक, प्याकिङ सूची, बिल अफ लडिङ्ग, उत्पत्तिको प्रमाणपत्र, सामग्री परीक्षण प्रमाणपत्र। सटीक सीएनसी थ्रेडेड बुशिंग मूल्यहरू, बल्क अर्डरहरू, वा उद्धरणको लागि, हाम्रो निर्यात टोलीलाई सम्पर्क गर्नुहोस्।

FAQ

Q1: के तपाइँ मेरो रेखाचित्र वा नमूनाबाट मेसिन बुशिंग गर्न सक्नुहुन्छ?

A1: हो। हामीलाई 2D/3D रेखाचित्र (PDF, AI) वा भौतिक नमूना पठाउनुहोस्। हामी डिजाइनको समीक्षा गर्छौं, सामग्री र सहिष्णुता पुष्टि गर्छौं, र ठूलो उत्पादन अघि तपाईंको स्वीकृतिको लागि पूर्व-उत्पादन नमूनाहरू बनाउँछौं।

Q2: तपाईं थ्रेडहरूमा कस्तो सहनशीलता समात्न सक्नुहुन्छ?

A2: मानक थ्रेड वर्गहरू 6H/6g प्रति ISO 965। सटीक अनुप्रयोगहरूको लागि, हामी क्यालिब्रेट गेजहरू द्वारा प्रमाणित पिच व्यासको साथ 5H/4h समात्न सक्छौं। हामीलाई आफ्नो कक्षा आवश्यकता बताउनुहोस्।

Q3: तपाईं कसरी ठूला अर्डरहरूमा गुणस्तरको ग्यारेन्टी गर्नुहुन्छ?

A3: पूर्ण रिपोर्टको साथ पहिलो-लेख निरीक्षण, त्यसपछि प्रक्रियामा गेजिङ र अन्तिम आयामहरूमा 100% अप्टिकल क्रमबद्ध। हामी ढुवानी अघि तेस्रो-पक्ष निरीक्षणलाई पनि समर्थन गर्छौं।

Q4: के तपाइँ यी सटीक सीएनसी थ्रेडेड बुशिंगहरू अनुकूलन आकारहरू र गैर-मानक थ्रेड पिचहरूमा उत्पादन गर्न सक्नुहुन्छ?

A4: हो, हामी तपाईंको ईन्जिनियरिङ् रेखाचित्र वा नमूना भागहरू अनुसार बाहिरी व्यास, लम्बाइ, पर्खाल मोटाई, र थ्रेड चश्मा पूर्ण रूपमा अनुकूलित गर्छौं।

Q5: के म ठूलो उत्पादन अर्डर राख्नु अघि नमूनाहरू अनुरोध गर्न सक्छु?

A5: बिल्कुल। हामी पूर्ण-स्केल निर्माणमा अगाडि बढ्नु अघि तपाईंको कार्यात्मक परीक्षण र असेंबली प्रमाणीकरणको लागि प्रोटोटाइप/पूर्व-उत्पादन नमूनाहरू प्रदान गर्न सक्छौं।
