सीएनसी मेसिनिंग औद्योगिक डोवेल पिन

डोवेल पिन एउटा छोटो, बेलनाकार पिन हो जुन एक सभाको दुई वा बढी भागहरू बीच सटीक पङ्क्तिबद्धता कायम गर्न प्रयोग गरिन्छ। बोल्ट जस्तो नभई, जसले भागहरू सँगै क्ल्याम्प गर्दछ, सीएनसी मेसिनिङ औद्योगिक डोवेल पिनले स्थिति स्थापना गर्दछ। यो सम्पुर्ण सभा वरिपरि बनाइएको सन्दर्भ बिन्दु हो। जब तपाइँ मोटर फ्ल्यान्जमा गियरबक्स हाउसिङ बोल्ट गर्नुहुन्छ, डोवेल पिनहरू - बोल्टहरू होइन - शाफ्टहरू पङ्क्तिबद्ध रहने ग्यारेन्टी गर्छन्।

डोवेल पिनहरू दुई मुख्य रूपहरूमा आउँछन्: प्रेस-फिट र स्लिप-फिट। राम्रो र नराम्रो बीचको कार्यसम्पादन भिन्नतालाई माइक्रोनमा मापन गरिन्छ: धेरै टाइट हुन्छ र यसले गल्छ-जप्त हुन्छ; धेरै ढीला र विधानसभा बहाव।

औद्योगिक डोवल पिनको सामग्री र कठोरता

कार्बन स्टील (1045/1060): कडा र टेम्पर्ड, लागत प्रभावी सामान्य प्रयोग

बियरिङ स्टिल (GCr15/52100): अधिकतम पहिरन जीवनको लागि HRC 60-64 मा कठोर

स्टेनलेस (SUS303/304/316): खाना, समुद्री, र चिकित्सा प्रयोगको लागि जंग प्रतिरोधी

कठोर उपकरण स्टील (विशेष पहिरन अनुप्रयोगहरूको लागि)

व्यास दायरा: 1mm - 30mm, लम्बाइ 3mm देखि 200mm सम्म

सहिष्णुता वर्गहरू: m6 प्रेस-फिट, h6/h7 स्लिप-फिट प्रति ISO 8734/8735, USAS B18.8.2

क्लासिक उत्पादन मार्ग केन्द्रविहीन ग्राइन्डिङ हो: बारहरू केन्द्रविहीन ग्राइन्डरमा भुइँदेखि अन्तिम व्यासमा, लम्बाइमा काटिएका, च्याम्फर्ड र कडा हुन्छन्। धेरैजसो खरीददारहरूले के बुझ्दैनन् कि ग्राइन्ड-फर्फर-कठीन अर्डर महत्त्वपूर्ण छ - ग्राइन्ड पछि कडा हुनुले विकृति निम्त्याउँछ, त्यसैले हामी क्रिटिकल पिनहरूलाई पीस्छौं, कडा बनाउँछौं, त्यसपछि फिनिश-ग्राइन्ड गर्छौं।

Tuoyuan वास्तविक केस साझेदारी

उद्योग: औद्योगिक स्वचालन र मेसिनरी

सामाग्री: एल्युमिनियम / स्टेनलेस स्टील

प्रक्रिया: प्रेसिजन सीएनसी टर्निङ र ग्रूभिङ

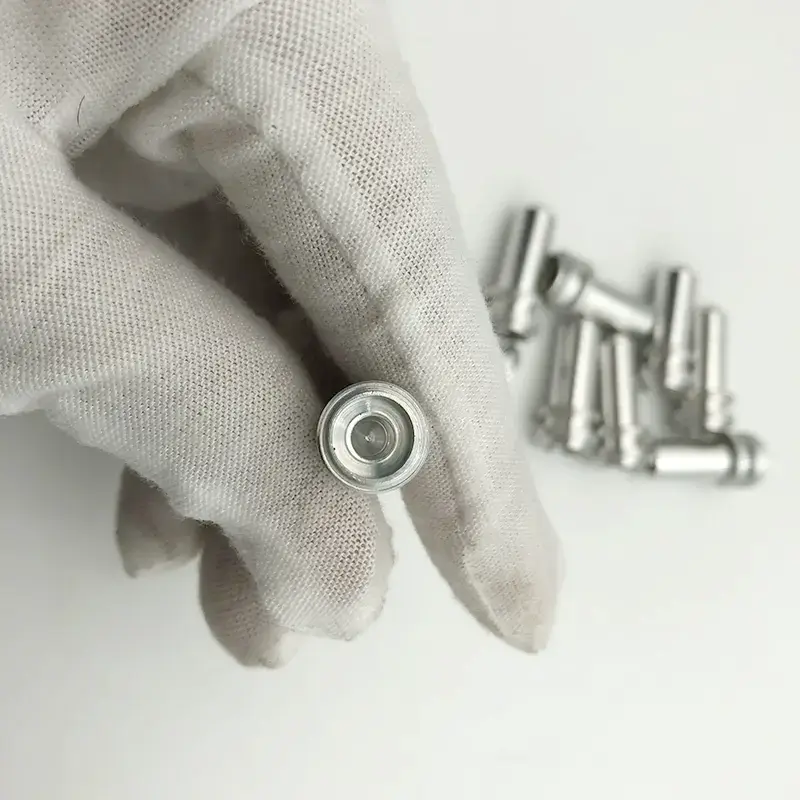

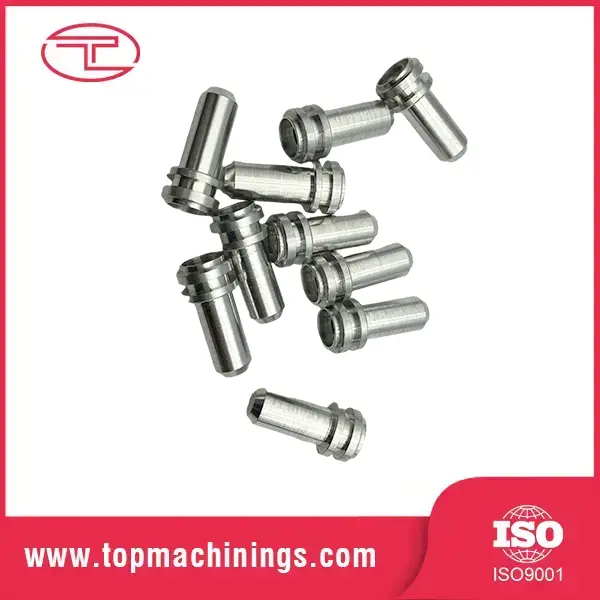

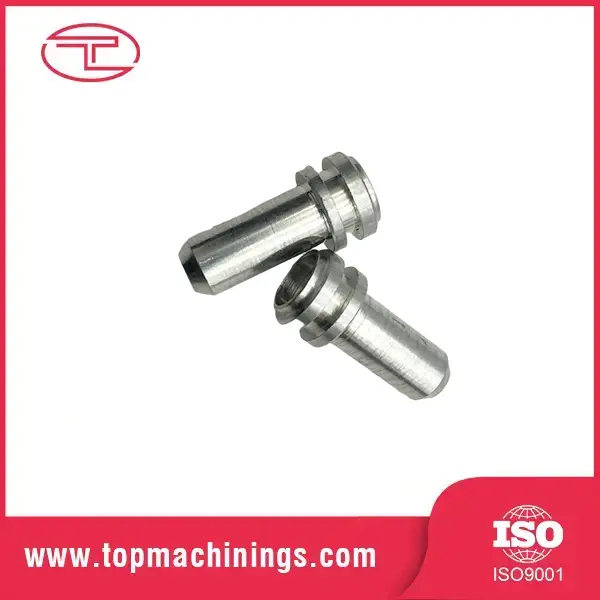

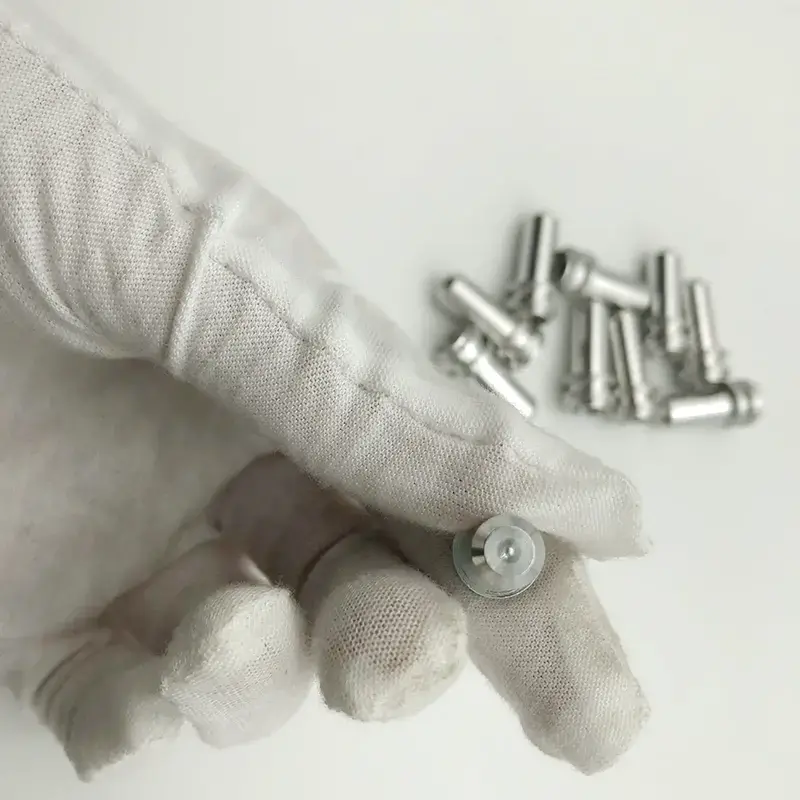

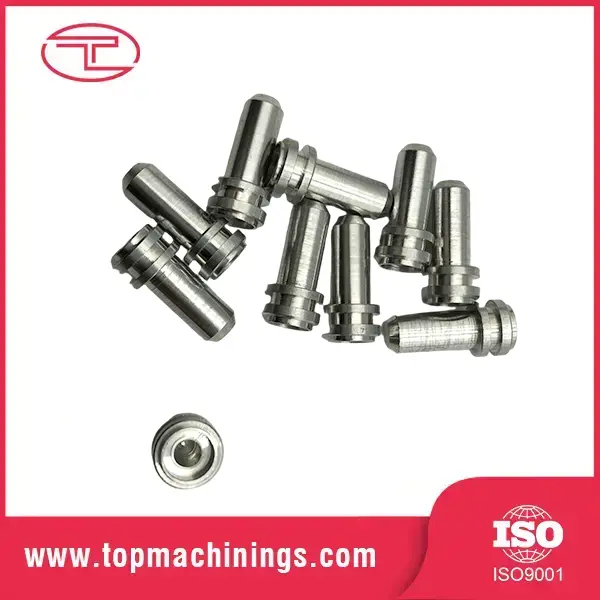

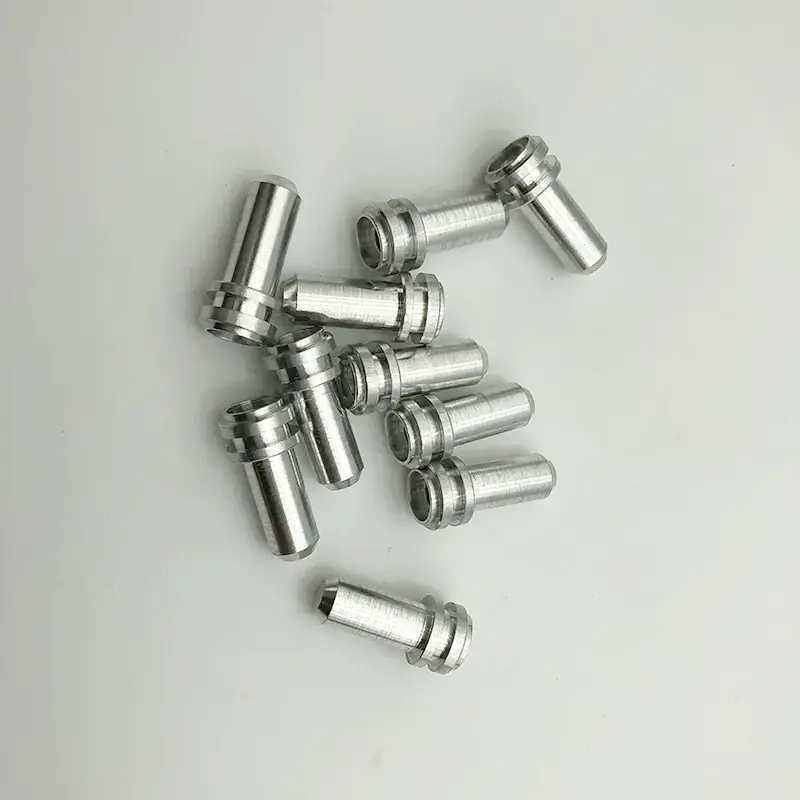

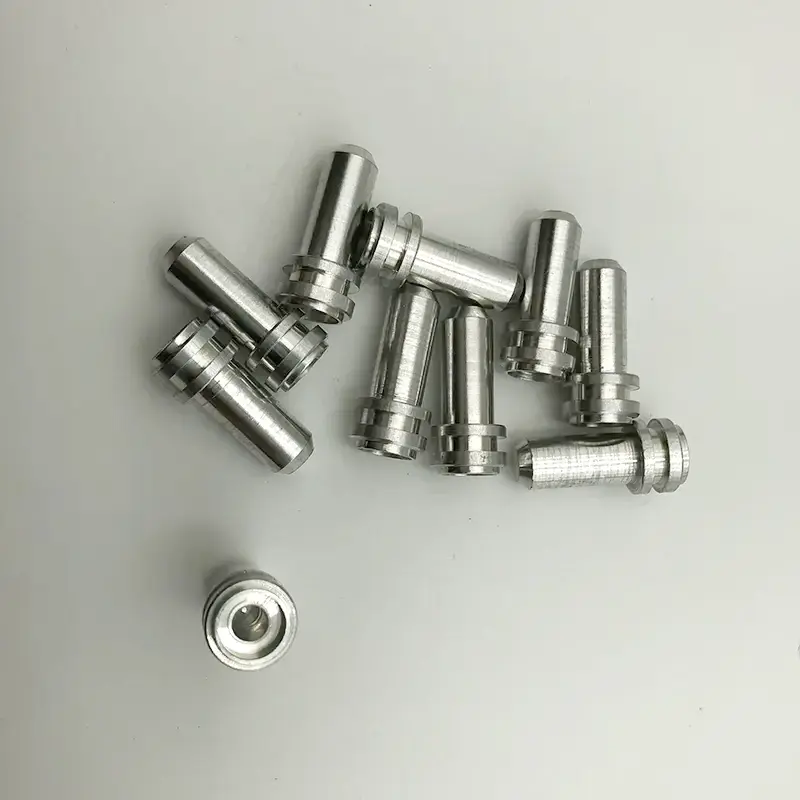

एक अमेरिकी स्वचालन निर्माताले सटीक ओ-रिंग रिटेनिङ ग्रूभहरू र उच्च-गति असेंबली लाइनहरूमा सही पङ्क्तिबद्धता र सुरक्षित सील सुनिश्चित गर्नको लागि अनुकूल सीएनसी मेसिनिङ औद्योगिक डोवेल पिनहरू आवश्यक छ।

हामीले उच्च परिशुद्धता स्विस सीएनसी टर्निङ मेसिनहरू प्रयोग गरेर यी बहु-चरण पिनहरू उत्पादन गर्यौं, इष्टतम सिलिङको लागि सटीक ग्रोभ गहिराइ र सतह फिनिश कायम राख्दै। 100% अप्टिकल निरीक्षण प्याकेजिङ अघि आयोजित गरिएको थियो।

मुख्य सुविधाहरू र लाभहरू

साँचो स्थितिको लागि ±0.002mm मा ग्राउन्ड

Ra 0.2–0.4μm को सतह फिनिशको साथ अन्तिम व्यासहरू ±0.002mm सम्म केन्द्रविहीन जमीन हुन्। यो "पर्याप्त नजिक" सहिष्णुता होइन — CNC मेशिनिङ इन्डस्ट्रियल डोवेल पिन सहिष्णुता हो जसले एसेम्बलीहरू दोहोर्याउन मिल्ने, फिक्स्चरहरू सटीक र उत्पादनहरूलाई सुसंगत बनाउँछ।

लामो सेवाको लागि HRC 60+ मा कडा

बीयरिङ-स्टील पिनहरू HRC 60-64 मा कडा बनाइन्छ, तिनीहरूलाई दोहोर्याइएको सम्मिलन र स्कोर बिना हटाउने बाँच्नको लागि कठोरता प्रदान गर्दछ। कडा बनाइएको डोवेलले परिमाणको क्रमले नरम डोवेललाई पछाडि पार्छ।

च्याम्फर्ड समाप्त, सफा किनाराहरू

दुबै छेउ च्याम्फर्ड (सामान्यतया 1.5 × 45°) र डिबर गरिएको छ, त्यसैले पिनहरू सामाग्रीहरू दाढी नगरी वा प्वालको मुखलाई हानी नगरी सफा रूपमा प्वालहरूमा सुरु हुन्छ। कुनै burrs छैन, कुनै स्क्र्याच गरिएको बोर छैन, कुनै अस्वीकृत सम्मेलनहरू।

सीधापन तपाईं विश्वास गर्न सक्नुहुन्छ

लम्बाइ-देखि-व्यास अनुपात 0.01mm प्रति 50mm भित्र सीधा राखिएको छ। एक झुकेको डोवेल पिन पत्ता लगाउन असफल मात्र होइन - यसले सम्मिलित गर्दा reamed प्वाललाई क्षति पुर्‍याउँछ। हामी प्रत्येक उत्पादन ब्याचमा सीधापन मापन गर्छौं।

मिश्रित फिटहरूको लागि तंग व्यास समूह

पिनहरूलाई तंग व्यास समूहहरूमा क्रमबद्ध गरिन्छ ताकि पिनको बक्सले लगातार फिट दबाब दिन्छ। तपाईको असेंबली लाइनमा "यो एक स्लाइड, जसलाई हथौडा चाहिन्छ" छैन।

उत्पादन निर्दिष्टीकरण

उत्पादन प्रक्रिया

CNC मेसिनिङ औद्योगिक डोवेल पिन उत्पादन कोल्ड-ड्रन वा ग्राउन्ड बार स्टकबाट सुरु हुन्छ। बारहरू केन्द्रविहीन ग्राउन्डदेखि फाइनल व्याससम्म, लम्बाइमा काटिएका, च्याम्फर्ड र डिब्युरेड हुन्छन्। कडा पिनहरूका लागि, तिनीहरूलाई त्यसपछि तातो उपचार गरिन्छ र अन्तिम सहिष्णुतामा फिनिश-ग्राउन्ड गरिन्छ - दुई-चरण पीसले समाप्त पिनलाई पूर्ण रूपमा गोलाकार र सीधा राख्छ।

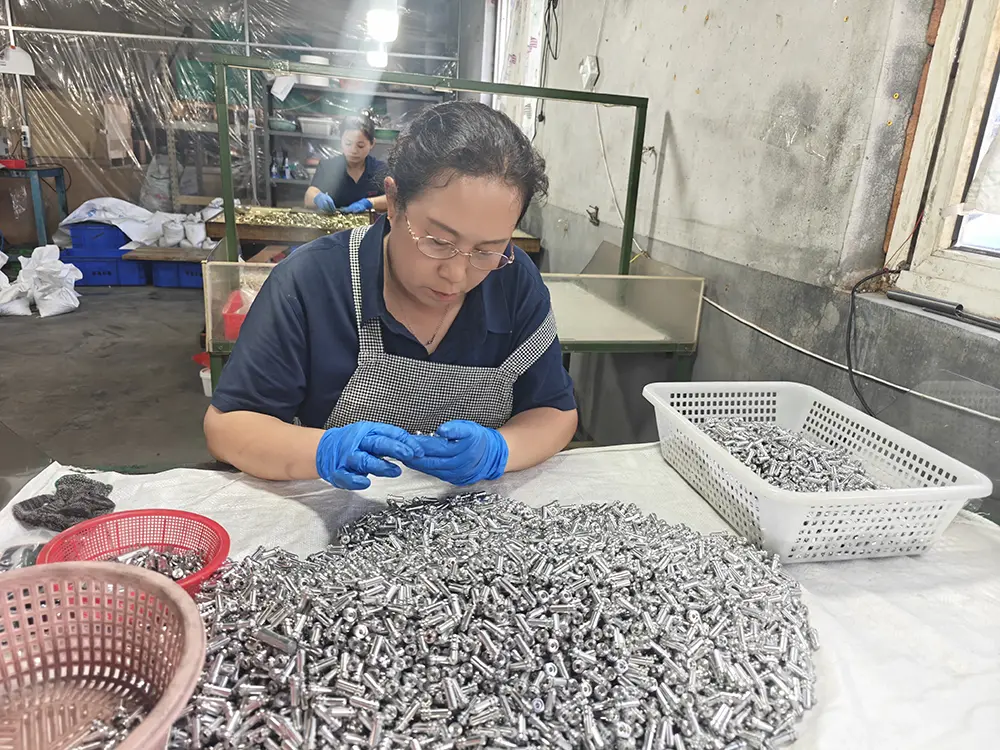

अन्तिम निरीक्षणले व्यास (माइक्रोमिटर र हावा गेजको साथ), कठोरता (रकवेल परीक्षण), सीधापन, र सतह समाप्त हुन्छ। पिनहरू व्यास अनुसार समूहबद्ध हुन्छन् र तेल लगाइएको, खिया-सुरक्षित प्याकेजिङ्गमा प्याक गरिन्छ। ब्याच प्रमाणपत्रहरू प्रत्येक अर्डरसँगै छन्।

उत्पादन समयरेखा

मानक नेतृत्व समय: मानक आकारका लागि 10-15 दिन; कडा र पीस संग 15-18 दिन।

दिन 1-3: अर्डर पुष्टिकरण र सामग्री चयन

दिन 4-8: बार पीसने, काट्ने, च्याम्फरिङ

दिन 9-12: गर्मी उपचार र पीस समाप्त (यदि निर्दिष्ट गरिएको छ)

दिन 13-14: निरीक्षण, समूहीकरण, प्याकिङ

दिन 15: Qingdao देखि प्रेषण

किन Tuoyuan धातु छान्नुहोस्

माइक्रोन-स्तर क्षमता, औद्योगिक मात्रा

10+ वर्षको सटीक मेसिनिङ, 20 CNC लेथहरू, र 100-मिलियन-टुक्रा वार्षिक क्षमताको साथ, Tuoyuan Metal ले ल्याब-ग्रेड सहिष्णुताका साथ अटोमोटिभ-ग्रेड भोल्युमहरूमा CNC मेसिनिङ औद्योगिक डोवेल पिनहरू प्रदान गर्न सक्छ। हामीले 2.5-मिलियन-टुक्रा ब्याचहरू 15 PPM दोष दरहरू अन्तर्गत पठाएका छौं।

उत्तर अमेरिकाको विश्वसनीय आपूर्तिकर्ता

हाम्रो उत्पादनको 60% उत्तर अमेरिकी ग्राहकहरूमा जान्छ, 95% दोहोर्याइएको खरिद दरको साथ। यदि हाम्रा डोवेल पिनहरूले भागहरू सही रूपमा पत्ता लगाएनन् भने, ती ग्राहकहरूले पुन: क्रमबद्ध गर्दैनन् - प्रत्येक चौथाईमा, वर्षौंसम्म।

पूर्ण ट्रेसबिलिटी

सामग्री मिल प्रमाणपत्रहरू, गर्मी उपचार रेकर्डहरू, र निरीक्षण रिपोर्टहरू प्रति ब्याच संग्रहित छन्। बार स्टक लट देखि समाप्त पिन सम्म पूर्ण ट्रेसबिलिटी।

द्रुत नमूनाहरू र उद्धरणहरू

नमूना आदेश 3-5 दिनमा जहाज। 24 घण्टा भित्र उद्धरण। गुणस्तर मुद्दाहरू 48 घण्टा भित्र जवाफ दिए। यो हाम्रो मापदण्ड हो, हाम्रो वाचा होइन।

प्याकेजिङ र ढुवानी

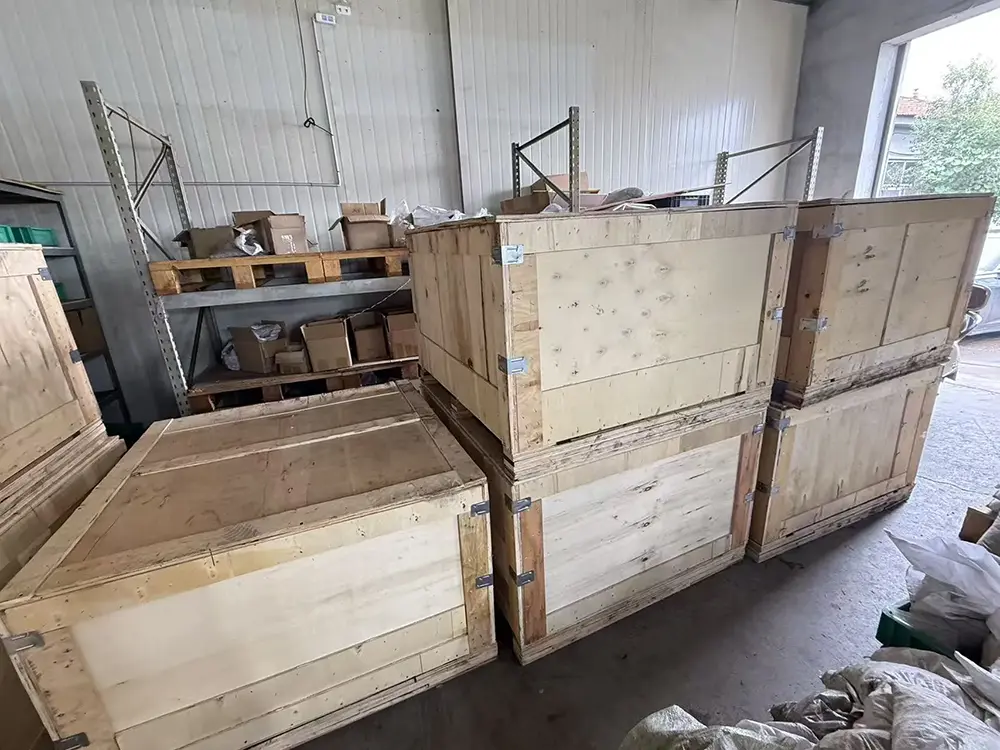

पिनहरू तेल लगाइएका वा लेपित हुन्छन्, रस्ट इन्हिबिटरको साथ पोली ब्यागहरूमा प्याक गरिन्छन्, र कार्टन वा काठको केसमा पठाइन्छ। एक्सप्रेस (DHL/FedEx/UPS) साना अर्डरहरूको लागि, थोकको लागि Qingdao पोर्टबाट समुद्री भाडा। कागजात: वाणिज्य बीजक, प्याकिङ सूची, बिल अफ लडिङ्ग, उत्पत्तिको प्रमाणपत्र, सामग्री परीक्षण प्रमाणपत्र। सीएनसी मेसिनिङ औद्योगिक डोवेल पिनको मूल्य, बल्क अर्डर वा उद्धरणको लागि, हाम्रो निर्यात टोलीलाई सम्पर्क गर्नुहोस्।

FAQ

Q1: तपाईको डोवेल पिनले कस्तो सहनशीलता राख्छ?

A1: मानक ग्राउन्ड सहिष्णुता व्यासमा ±0.002mm छ, सतह फिनिश Ra 0.2–0.4μm संग। फिट कक्षाहरू उपलब्ध छन्: m6 प्रेस-फिट, h6/h7 स्लिप-फिट।

Q2: m6 र h6 फिट पिनहरू बीच के भिन्नता छ?

A2: m6 पिनहरू प्रेस-फिट स्थापनाको लागि थोरै ठूला आकारका हुन्छन्, तिनीहरू रीमेड प्वालहरूमा लक हुन्छन् र हटाउनको लागि पुलर चाहिन्छ। h6/h7 पिनहरू एसेम्बलहरूको लागि स्लिप-फिट छन् जुन नियमित रूपमा छुट्याउनुपर्दछ। हामीलाई तपाईंको आवेदन बताउनुहोस् र हामी सही कक्षा सिफारिस गर्नेछौं।

Q3: के तपाइँ कडा स्टेनलेस पिन प्रदान गर्नुहुन्छ?

A3: हो - उत्कृष्ट जंग प्रतिरोधको साथ HRC 38-44 मा वर्षा-कठोर स्टेनलेसलाई कडा गर्न सकिन्छ। खाना वा समुद्री कर्तव्यको लागि, यो सही छनोट हो।

Q4: के तपाइँ अनुकूलन-लम्बाइ वा अनुकूलन-चेम्फर पिनहरू बनाउन सक्नुहुन्छ?

A4: हो। हामीले आफू अनुकूल लम्बाइ, कस्टम च्याम्फरहरू, टेपर्ड पायलटहरू, र प्रत्येक रेखाचित्रको खाँचहरू काट्यौं। अनुकूलन पिनको लागि MOQ कम छ - नमूनाहरू स्वागत छ।

Q5: तपाईं भण्डारणमा पिनहरूमा खिया कसरी रोक्न सक्नुहुन्छ?

A5: पिनहरू तेल लगाइन्छ र भाप-चरण जंग अवरोधक कागजले प्याक गरिन्छ। विदेशी समुद्री माल ढुवानीका लागि, हामी रस्ट-मुक्त आगमनको ग्यारेन्टी गर्न VCI प्याकेजिङ प्रयोग गर्छौं।
